PLC的机械手臂控制设计.

PLC的机械手臂控制设计.

点击数:7225 次   录入时间:03-04 12:01:37   整理:http://www.55dianzi.com   PLC入门

2. 伺服电机及其驱动器
  机械手的旋转动作采用松下伺服电机A系列小惯量MSMA5AZA1G,其额定输出50W、100/200V共用,旋转编码器规格为增量式(脉冲数2500p/r、分辨率10000p/r、引出线11线);有油封,无制动器,轴采用键槽连接。该电机采用松下公司独特算法,使速度频率响应提高2倍,达到500Hz ;定位超调整定时间缩短为以往松下伺服电机产品V系列的1/4。具有共振抑制功能、控制功能、全闭环控制功能,可弥补机械的刚性不足,从而实现高速定位,也可通过外接高精度的光栅尺,构成全闭环控制,进一步提高系统精度。具有常规自动增益调整和实时自动增益调整两种自动增益调整方式,还配有RS-485、RS-232C 通信口,使上位控制器可同时控制多达16个轴。伺服电机驱动器为A系列MSDA5A3A1A,适用于小惯量电动机。
3. 直流电机
  可回旋360°的转盘机构有直流无刷电机带动,系统选用的是北京和时利公司生产的57BL1010H1无刷直流电机,其调速范围宽、低速力矩大、运行平稳、低噪音、效率高。无刷直流电机驱动器使用北京和时利公司生产的BL-0408驱动器,其采用24~48V直流供电,有起停及转向控制、过流、过压及堵转保护,且有故障报警输出、外部模拟量调速、制动快速停机等特点。
4. 旋转编码器
  在可回旋360°的转盘机构上,安装有OMRON公司生产的E6A2增量型旋转编码器,编码器将信号传给PLC,实现转盘机构的精确定位。
5. PLC的选型
  根据系统的设计要求,选用OMRON公司生产的CPM2A小型机。CPM2A在一个小巧的单元内综合有各种性能,包括同步脉冲控制、中断输入、脉冲输出、模拟量设定和时钟功能等。CPM2A的CPU单元又是一个独立单元,能处理广泛的机械控制应用问题,所以它是在设备内用作内装控制单元的理想产品。完整的通信功能保证了与个人计算机、其它OMRON PC和OMRON可编程终端的通信。这些通信能力使四轴联动简易机械手能方便的融合到工业控制系统中。
三 软件编程
1. 软件流程图

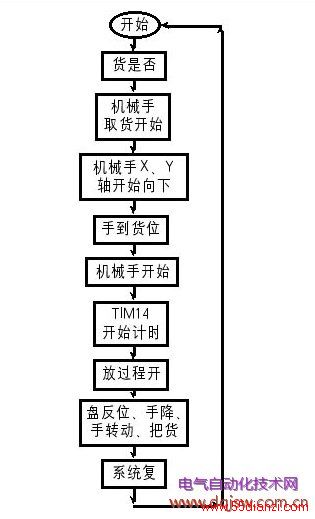

  流程图是PLC程序设计的基础。只有设计出流程图,才可能顺利而便捷地编写出梯形图并写出语句表,最终完成程序的设计。所以写出流程图非常关键也是程序设计首先要做的任务。依据四轴联动简易机械手的控制要求,绘制流程图如图2所示。
PLC的机械手臂控制设计软件流程图
图2 软件流程图
2. 程序部分

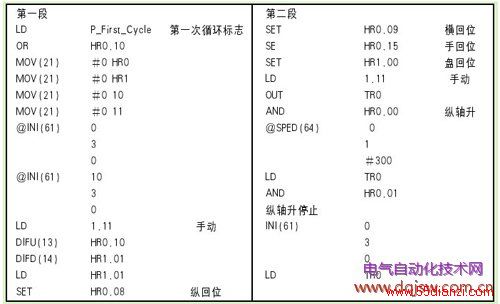

  由于论文篇幅有限,这里只列出了开始两段程序,供读者参阅,见图3。
PLC的机械手臂控制设计程序列表
图3 程序列表
四 结束语
  四轴联动简易机械手的各个动作和状态都由PLC控制,不仅能满足机械手的手动、半自动、自动等操作方式所需的大量按扭、开关、位置检测点的要求,更可通过接口元器件与计算机组成。
  PLC工业局域网,实现网络通信与网络控制。使四轴联动简易机械手能方便地嵌入到工业生产流水线中。
