S7-200 PLC的比较指令及其应用

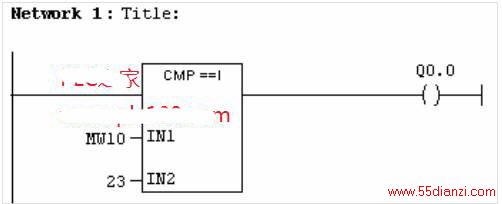

等于（EQ） ：           IN1等于（= =）IN2；不等于（NQ）：        IN1不等于（< >）IN2；大于（GT）：            IN1大于（>）IN2；小于（LT）：             IN1小于（<）IN2；大于或等于（GE）：   IN1大于或等于（> =）IN2；小于或等于（LE）：   IN1小于或等于（< =）IN2；具体讲一条指令的用法，举一反三。整数等于比较指令：整数比较指令关键字符为I。整数等于比较指令是判断两个正数是否相等，如果相等，则逻辑结果为“1”，如果不相等则逻辑结果为“0”。如下图所示的程序：如图所示，当MW10中的内容等于23时，Q0.0的状态为“1”，如果MW10的内容不等于23，则Q0.0的状态为“0”。注意：比较指令的使用接点类似，因此比较指令不能放在逻辑串的最后。如下图所示：注意：上图所示程序是一个不完整的程序，不能被保存或下载。比较指令只能放在逻辑串的中间。
