西门子S7-200PLC与伟创变频器通信.

西门子S7-200PLC与伟创变频器通信.

点击数:7230 次   录入时间:03-04 11:53:39   整理:http://www.55dianzi.com   PLC入门

    2.CRC校验子程序(SBR0)
    伟创AC60变频器内置的MODBUS协议采用RTU传输格式,只是采用了部分MODBUS从协议(只支持03、06、08H这三种命令)通信速率比ASCII模式更快。该格式使用CRC校验方式对每次发出或接收的数据帧进行校验。因此,该子程序使用了多个局部变量,以方便其它子程序调用。

    在西门子STEP 7-Micro/Win 编程环境下(如图)

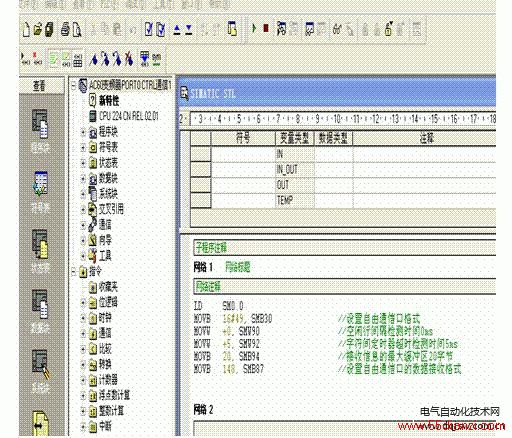

通信初始化 (PORT0)
通信初始化 (PORT0)

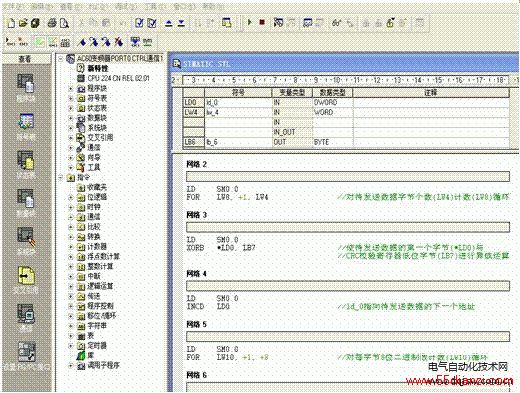

CRC校验子程序
 CRC校验子程序

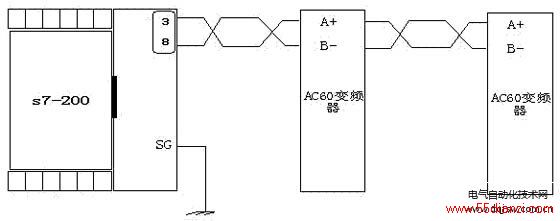

    三、S7-200PLC与n台变频器的连接图(单对子布线)



S7-200PLC与n台变频器的连接图
