图5
上述是用单触点实现启动/停止方法中比较常见的典型问题，尤其是初学者容易出现，这些问题虽然不大，但往往都是关键，如果在设计和调试中考虑到这些因素的存在，那会减少错误和缩短调试的周期。
三、硬件方法
1. 优化输入点数

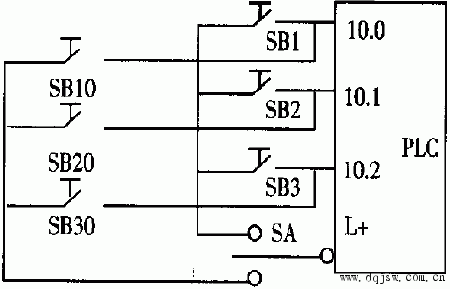

在某些应用场合下有“自动控制/手动控制”的要求，并且在运行过程中，自动和手动不会同时进行，这样就可以将自动和手动按照不同的控制状态分组接入PLC输入端，可减少输入点，提高输入点的利用率，图6中的示例节省了50％的I点，相当于输入点数扩充了一倍。
图6
其中SA为手动/自动切换开关，SBl，SB2，SB3为一组输入，SBl0，SB20，SB30为一组输入。
在某些联锁情况下，如果PLC内部不采集该触点信号的状态，可采用物理联锁的方式进行，即硬件连接上进行联锁(不必每一个开关量都接到PLC的输入端)，也可在一定程度上减少输入点数。
2. 优化输出点数
除了优化输入点数外还可优化输出点数，对系统整个运行过程中，输出状态完全一样的执行元件可以采用并联的方式，但要注意负载的功率情况，通常情况下采用继电器加续流二极管。此外还可以采用三八线译码器等方法，但需采用外部元器件，操作略微复杂一些。
四、结论
上述的几种方法虽然比较简单，但切实可行并且容易掌握，在不同的PLC中实现的途径略微不同，但基本思路都是一致的，通过对系统的优化可以进一步提高I/O的利用率，节省输入和输出点的数量，减少PLC的体积，降低硬件成本，具有很高的实用价值。
