GSM MODEM 与OMRON的PLC通讯
点击数：7345 次 录入时间：03-04 11:57:07 整理：http://www.55dianzi.com PLC入门
一． 使用设备
1. 使用2台GSM的modem，型号是BM2403A。其规格参数如下
2. 2张中国移动的手机SIM卡（需开通WAP和数据传真服务）
◆ MODEM产品特征
为数据、传真、短消息和语音传输而设计的GSM/GPRS MODEM
执行ETSI GSM Phase 2+的标准
类别4（2W @ 900MHz）
类别1（1W @ 1800/1900MHz）
活动SIM插槽
3V-5V SIM
◆ MODEM输出功率
2W-类别4，for GSM 900
1W-类别5，for GSM 1800
输入电压：5V-32V
输入电流：空闲<10mA，话音传输200mA for GSM 900 @ 12V
空闲<4.8mA，话音传输100mA for GSM 1800 @ 12V
温度：-20℃ - +55℃工作
-25℃ - +70℃存储
外部尺寸：98×54×25 mm
重量：130g
◆ MODEM附加服务
呼叫转移
多方通话
呼叫限制
电话簿
固定号码呼叫
呼叫等待或保持
呼叫线路认证
记费
红外线SIM数据传输
回声取消
SIM 工具包
SIM 锁
USSD
◆ MODEM基本特征
通话或紧急呼叫
最高速率，升级最高速率和半速率
双音多频功能（DTMF）
A5/1&A5/5加密算法
SMS：MT/MO/CB/PDU模式
◆ MODEM数据特征
数据线路异步传输和同步可达14,400 bits/s
波特率从300到115,200 bits/s
自动从2,400到19,200 bits/s
自动传真group3（class 1&2）
通话和传真转换 GPRS WAP
◆ MODEM接口
RS-232和声音通过15pin接口连接(RS-232针脚定义 2-Tx 3-Rx 5-Gnd)
电源通过4pin接都相连
SMA天线接口
活动SIM插槽
通过AT指令控制
3. 使用1台OMRON的C200HE-CPU42 PLC（带标准RS232通讯口）.
4. 接线
计算机与MODEM的线是自带的，PLC与MODEM的接线如下

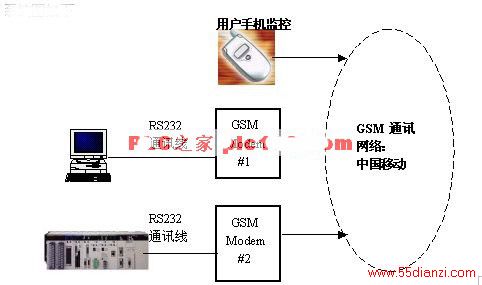

5. 系统图如下
