几种PLC网络拓扑结构. .

图2 SIEMENS公司的S7系列PLC网络

三、MODICON公司的PLC网络

20世纪90年代初德国奔驰集团属下的AEG公司全资收购了MODICON公司，现在称之为AEG-MODICON。MODICON的PLC产品在美国市场上所占份额居第二位。图3表示了AEG-MODICON的PLC网络，采用了3级总线复合型的拓扑结构。其最高一级为Ethernet或MAP网，分别配置Ethernet（DECent）协议及MAP规约，负责传输生产管理信息。最下一级为远程I/O链路，采用周期I/O方式通信，负责PLC与现场设备的通信。中间一级为Modbus+或者Modbus网，配置Modbus协议，采用主从方式通信。 PLC资料网

500)this.width=500" border=0>

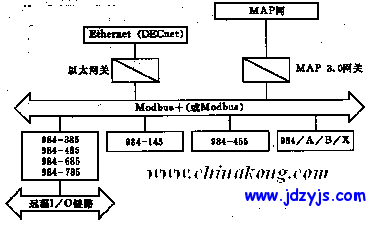

图3 AEG-MODICON公司的PLC网络

四、松下电工公司的PLC网络

日本松下电工公司推出的FP系列PLC是世界PLC市场上的一匹黑马，大有后来居上之势.图4表示了松下电工公司的PLC网络,这是一种4级子网的复合型网络，即可采用总线/总线/总线/总线4级复合，也可采用总线/总线/环/总线4级复合。

松下电工的PLC网络最高一级为以太网，配置以太网协议，可与商用以太网互联，负责传输生产管理信息。最下一级为远程I/O链路，采用周期I/O通信方式与现场设备交换信息。中间两级负责过程监控，无论环形还是总线型，其应用层均采用MEWTOCOL协议。

500)this.width=500" border=0> PLC

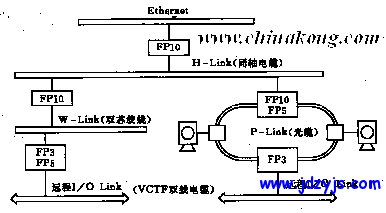

图4 松下电工公司的PLC网络 PLC

五、GE-FANUC公司的PLC网络

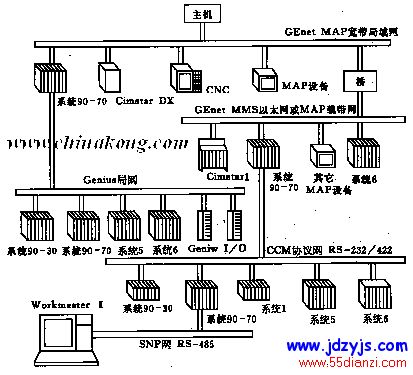

最近美国的通用电气公司（GE）与日本的数控之王FANUC公司合并成立了GE-FANUC公司，其PLC产品在美国市场所占份额居第三位。GE-FANUC的PLC网络产品是在标准化方面进展最快的产品，图5表示了GE-FANUC的PLC网络。 PLC资料网
