五、 采用最佳控制时序
最佳的控制时序如图2所示，变频器接收到运行命令后，先进入零速运行过程，延时T1，保证电机励磁达到稳态后打开报闸，同时变频器开始运行启动速度的启动速度保持时间T2后是高速、低速到零速，零速运行T3后，在保证惯性影响为零的情况下，关闭报闸，由于报闸抱紧需要一定时间，因此必须延迟T4后撤消运行命令。按照此时序，可以保证启动和停车均有理想的舒适感。在艾默生TD3100变频器中，T1由F7.00设定，T2由F3.01设定，T3由F7.01设定，T4由控制决定，如果控制器延迟时间不够，TD3100变频器将自动延长命令保持时间。
六、 其他
1、启动补偿

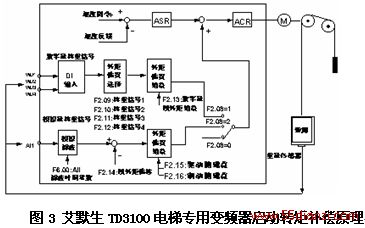

对于1.75m/s以下的中低速电梯，由于运行速度较低，基本不需要启动补偿就可以达到比较满意的程度。对于1.75m/s以上的中高速电梯，如果启动舒适感要求比较高的场合，就必须添加称重装置，进行启动转矩的补偿。一般有两种称重装置，开关量检测和模拟量检测方式。对于开关量检测具有成本低，但只能够做到有级，一般安装4个开关，可以在空载和满载之间实现任意4点的准确补偿，但是由于是有级补偿，还不能够做到理想的程度。模拟量传感器可以实现无级补偿，但是存在的问题是模拟量传感器往往随着电梯的使用，其输出会发生偏移，造成补偿错误，效果有时会比不补偿还差，因此需要定期对补偿增益进行调整。艾默生TD3100电梯专用变频器启动转矩补偿原理如图所示
2、 减振器和钢丝绳的合理选用
许多电梯厂家，对于减振器选用非常随意。实际上减振器对于提高电梯的舒适感有非常重要的作用。减振器一般有曳引机底座的橡胶减振垫、轿箱底部的减振弹簧或橡胶减振垫、轿箱顶部的钢丝绳减振器三种。曳引机底座的减振垫质量和减振效果千差万别，它直接影响到电梯的舒适感，特别是当电梯上行到顶层2至4层启动、停车时，问题将表现的异常突出。轿箱底部的减振器的质量将直接关系到电梯稳态运行的平稳性，如果弹性系数大，特性太硬，将起不到减振作用，会产生高频振动，人体会感觉到麻脚的感觉，严重时，将造成轿箱的高频振动，产生比较大的噪音。反之，将产生低频振荡，造成人体的下沉感。因此必须合理选用。钢丝绳的减振作用与轿箱底部的减振器作用相同，必须根据楼层高度，选用弹性系数合理的钢丝绳，在保证满载情况下，伸缩量符合要求的情况下，达到良好的减振效果。另外在高层电梯上，由于钢丝绳较长，松紧程度一致性差时，容易造成高速运行时钢丝绳的摆动，互相撞击造成轿箱的振动。一个有效的方法就是在钢丝绳末端添加钢丝绳减振器，对于钢丝绳的振动波产生有效的吸收，防止反射而形成差拍现象。
3、 编码器的合理选用
编码器是电梯变频器闭环的必要器件，其合理选用对电梯的安全、可靠运行产生重大影响。从安装方式上，轴套式更加可靠，但价格相对连轴式稍贵。目前许多采用连轴式编码器厂家，由于标准连轴器在同轴度不好的情况下，很容易折断，可靠性非常差，就自己采用非常简单的连接方式，给电梯的运行带来安全隐患。从接线方式上讲，有推挽输出的和开路集电极输出的，建议在编码器连线超过5m以上时建议选用开路集电极编码器，以提高抗干扰能力。
编码器的每转脉冲数一般在300以上就可以保证变频器的正常运行，建议在成本许可的情况下，最好将编码器每转脉冲数提高到1000到2000，可以大大提高电梯的启动舒适感。原因是每转脉冲数越大，启动溜车就容易实现快速检测，从而达到转矩的快速调整，减小溜车。
4、 控制系统的合理接地
电梯控制系统中，接地是一个影响可靠性的关键问题。由于我国供电的不规范，大多数场合是三相四线制，而非三相五线制，接地问题变得更加突出。在安装调试时首先必须保证控制柜、曳引机及轿箱可靠接地或零，然后是编码器接地。但是要强调的是，目前市场上编码器的规范性较差，有些编码器自身的抗干扰能力差，设计厂家将编码器引线的屏蔽层与编码器外壳连接，这是非常严重的错误。如果用户将编码器屏蔽层与变频器的地相接时，由于两端接地，变频器与电机之间存在电位差，容易产生干扰，轻者造成电梯的低频抖动和随机的过流保护，重者当调试现场曳引机没有接地或者接地不良时，电机的漏电将造成变频器接口板的严重损坏。因此，建议选用屏蔽层与外壳不连接的编码器，实施远端一点接地，可以大大提高系统的可靠性。
5、 制动电阻的合理选取
制动电阻是用于消耗电梯在发电过程中产生的回馈电能，电阻阻值的选取参考变频器说明书有关内容以100%制动转矩选取，但是电阻功率大小直接关系到体积和价格，许多厂家不知道如何选取，同等功率的变频器电阻全部是一样的。这是存在严重隐患的。因为电阻的功率与楼层的高度是有关的，一个6层楼和一个30层大楼，所用变频器可能均是15KW，但是变频器发电连续运行的时间相差5倍，其功率也需要相差5倍，才可以保证可靠性，延长电阻的寿命。因此电阻的功率应该先按照连续制动计算，然后根据不同楼层高度相应地调整功率。
七、 结论
本文针对曳引机、电机、变频器及运行调试等内容，从电气和机械两个方面，提出了一些提高电梯启动、加速、稳态和减速停车运行过程中舒适感的有效对策，对于电梯厂家、曳引机制造厂家及电梯改造、维护厂家均有一定的参考价值。
