表2 继电器使用寿命
继电器型输出驱动电流大，响应慢，有机械寿命，适用于驱动中间继电器、接触器的线圈、指示灯等动作频率不高的场合。晶体管输出驱动电流小，频率高，寿命长，适用于控制伺服控制器、固态继电器等要求频率高、寿命长的应用场合。在高频应用场合，如果同时需要驱动大负载，可以加其他设备（如中间继电器，固态继电器等）方式驱动。

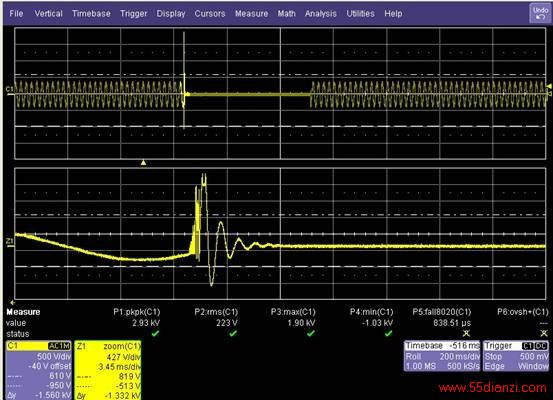

图2 驱动感性负载时产生的瞬间高压
继电器控制接触器等感性负载的开合瞬间，由于电感具有电流具有不可突变的特点，因此根据U=L*（dI/dt），将产生一个瞬间的尖峰电压在继电器的两个触点之间，该电压幅值超过继电器的触点耐压的降额；继电器采用的电磁式继电器，触点间的耐受电压是1000V（1min），若触点间的电压长期的工作在1000V左右的话，容易造成触点金属迁移和氧化，出现接触电阻变大、接触不良和触点粘接的现象。而且动作频率越快现象越严重。瞬间高压如下图2所示，持续的时间在1ms以内，幅值为1KV以上。晶体管输出为感性负载时也同样存在这个问题，该瞬时高压可能导致晶体管的损坏。
因此当驱动感性负载时应在负载两端接入吸收保护电路。当驱动直流回路的感性负载（如继电器线圈）时，用户电路需并联续流二极管（需注意二极管极性）；若驱动交流回路的感性负载时，用户电路需并联RC浪涌吸收电路，以保护PLC的输出触点。PLC输出触点的保护电路如图3所示。

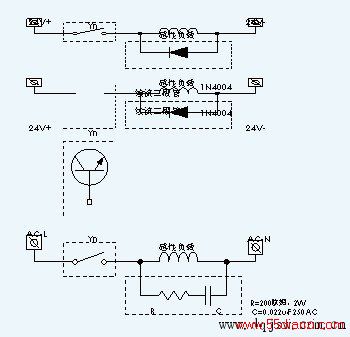

图3 PLC输出触点的保护电路
目前市场上经常出现继电器问题的客户现场有一个共同的特点就是：出现故障的输出点动作频率比较快，驱动的负载都是继电器、电磁阀或接触器等感性负载而且没有吸收保护电路。因此建议在PLC输出类型选择和使用时应注意以下几点：
（1）一定要关注负载容量。输出端口须遵守允许最大电流限制（如表1所示），以保证输出端口的发热限制在允许范围。继电器的使用寿命与负载容量有关，当负载容量增加时，触点寿命将大大降低（如表2所示），因此要特别关注。
（2）一定要关注负载性质。根据第4节的分析，感性负载在开合瞬间会产生瞬间高压，因此表面上看负载容量可能并不大，但是实际上负载容量很大，继电器的寿命将大大缩短，因此当驱动感性负载时应在负载两端接入吸收保护电路。尤其在工作频率比较高时务必增加保护电路。从客户的使用情况来看，增加吸收保护电路后的改善效果十分明显。
