功能块 编程的方法

编程规则
规则1：三键控制[即用左右箭头键和OK键]于编程模式下输入线路。同时按左、右和OK三键进入编程模式。
在参数化模式下可以改变定时器值和参数。同时按ESC键和OK键，进入参数化模式。
规则2：从输出到输人(按从输出到输入的顺序输入线路)。
规则3：光标和光标移动，输入线路时有以下规定：当光标以下划线形式出现时，可以移动光标，用(左)，(右)，▲(上)，(下)键在线路中移动光标，按OK键选择连接器／功能块，按 ESC键退出线路输入；当光标以实心方块形式出现时，可选择连接器／
功能块，用上或下键选择连接器／功能块，按 OK键确认选择；按ESC键返回到上一步。
规贝4：只能存储完整的程序，如输入一个不完整的程序，则LOGO!不能退出编程状态。
编程
[replyview]

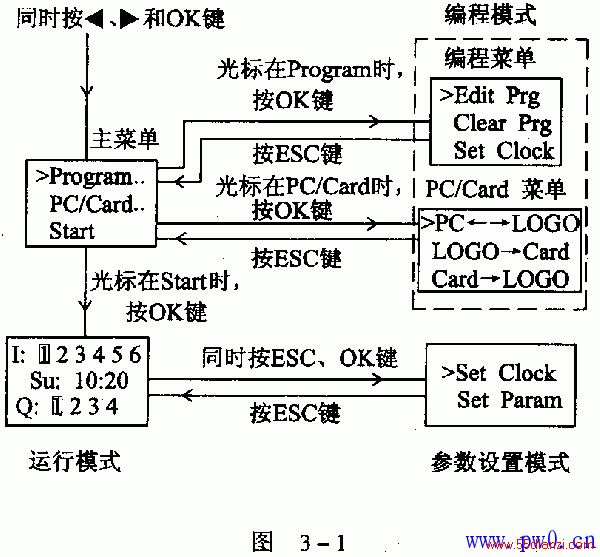

LOGO!操作面板有三种显示模式：编程模式、运行模式和参数设置模式；有主菜单、编程菜单、PC／Card菜单、参数设置共四幅显示菜单和一幅运行监控画面，见图3—1。
1．切换到编程模式 将LOGO!接通电源，显示面板出现信息见图3—2。同时按左、右和OK键切换到编程模式。LOGO!显示主菜单，见图3—3。
