PLCSIM是S7-300/400的仿真软件，它的功能强大，使用方便，但是在通信功能的模拟方面较差，但是它可以模拟DP从站、DP网络和从站中的模块的故障，可以模拟触发OB82、OB85、OB86和OB122的事件。

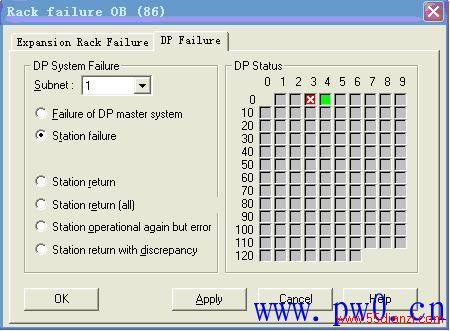

以模拟DP从站故障为例，执行PLCSIM的菜单命令“Execute”（执行）→“Trigger Error OB”（触发错误OB）→“Rack Failure (OB86)”（机架故障OB86），打开“Rack failure OB（86)”对话框（见下图）。在“DP Failure”（DP故障）选项卡，可以看到已组态的DP从站对应的小方框为绿色。点击某个从站对应的小方框，方框内出现“X”。用单选框选中“Station failure”（站故障），单击“Apply”（应用）按钮，选中的从站对应的小方框中的“X”消失，小方框变为红色，表示3号站出现故障。
此时可以看到PLCSIM的CPU视图对象中的SF灯亮、DP灯闪烁。用快速视图、故障从站和CPU的模块信息对话框可以诊断出有故障的从站和故障的详细信息。诊断时看到的现象和硬件实验基本上相同。
