西门子S7-200 PLC的数据传送指令介绍

西门子S7-200 PLC的数据传送指令介绍

点击数:7108 次   录入时间:03-04 11:51:55   整理:http://www.55dianzi.com   PLC入门

 1.单个数据传送<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

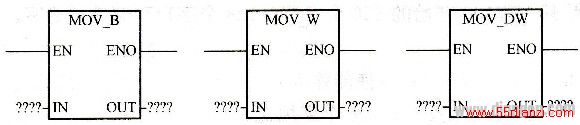

   单个数据传送指令包括字节、字和双字传送指令。梯形图中的指令盒形式如图4- 37所示。



    图4-37 单个数据传送指令的梯形图指令盒形式

指令格式为:MOV INOUT

   2.数据块传送

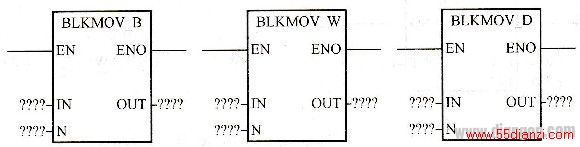

   指令类型:字节、字或双字的N个数据成组传送。梯形图中的指令盒形式如图4-38所示。

    功能:使能输入(EN)有效时,把从输入(IN)字节开始的N个字节数据传送到以输出字节(OUT)开始的N个字节、字或双字中。
