Step7变量表的使用介绍

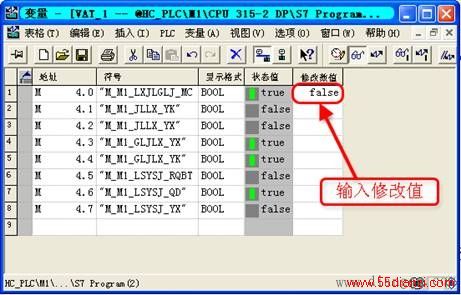

图2-1

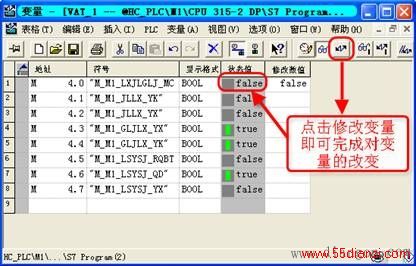

　　2)点击修改变量即可完成对变量的修改

图2-2

3、对I/O点位进行强制
　　由于I点(输入点in put)的状态是完全由外部电路的状态决定的，O点(输出点out put)的状态是完全由程序的运行结果控制的，因此在变量表中我们是无法像控制M点一样来改变I/O点的数值的，这时如果调试的过程中我们需要改变I/O点位的数值就必须要使用变量表的强制功能了(要注意这个功能是仿真不了的)。下面我们看看变量表强制的具体步骤。
　　1) 选择变量选项卡并单击显示强制值，出现如图3-2所示界面

图3-1

图3-2

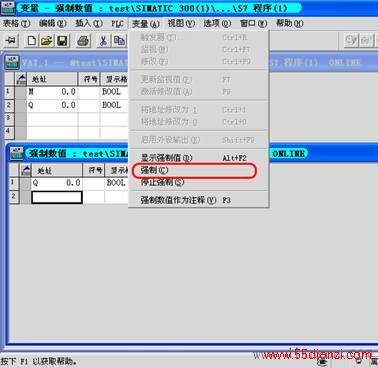

　　2)选择强制按钮，即可进入图3-4所示强制状态，这里我们强制了Q0.0

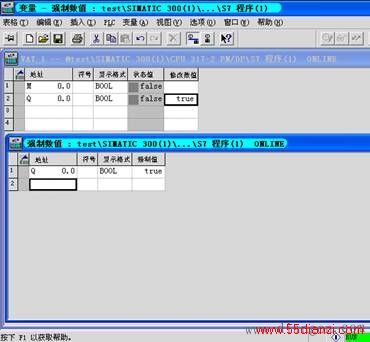

图3-3

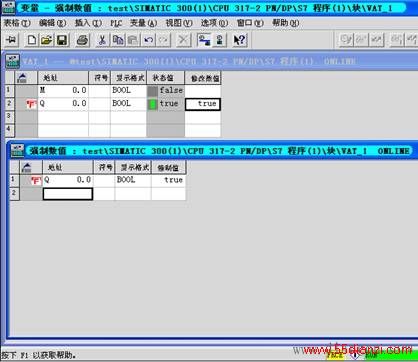

图3-4
