a)输入端：主持人开始和复位按钮由触摸屏操作画面中的开始和复位触摸键代替，不占PLC的输入点;4个参赛组共4个抢答按钮，因此，PLc应该配置4个输入点。
b)输出端：采用1个共阴极的七段数码管(见图2)显示参赛组的序号，七段数码管直接由PLc输出端驱动，占7个输出点;再加上1个绿灯、1个红灯、1个蜂鸣器共3个负载，因此，PLC应该配置10个输出点。另外，PLC与触摸屏之间只要连接专用的通信电缆便可以。
3.2.2 PLC的I/O地址分配
1)输入地址分配：
X1：l#抢答者按钮SBl;X2：2#抢答者按钮SB2;
x3：3#抢答者按钮SB3;X4：4#抢答者按钮SB4;
2)输出地址分配：
Y0：七段数码管a段;Y1：七段数码管b段;
Y2：七段数码管c段;Y3：七段数码管d段;
Y4：七段数码管e段;Y5：七段数码管f段;
Y6：七段数码管g段;Y7：蜂鸣器HA;
Y10：绿灯L1; Y11：红灯L2。
3.2.3 PLC的外部接线

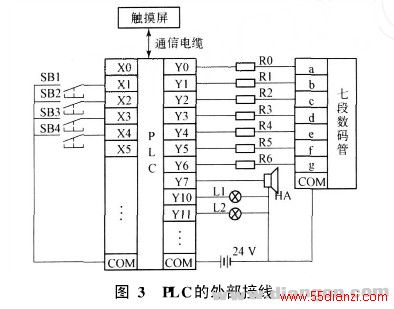

PLC的外部接线如图3所示。
3.3软件设计
