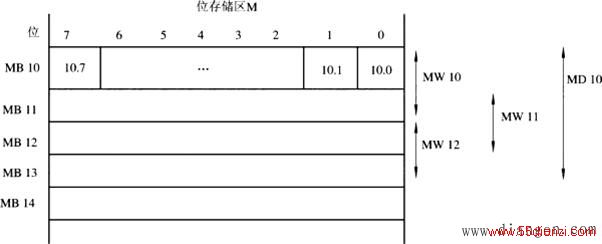

图1 以字节单元为基准标记存储器存储单元

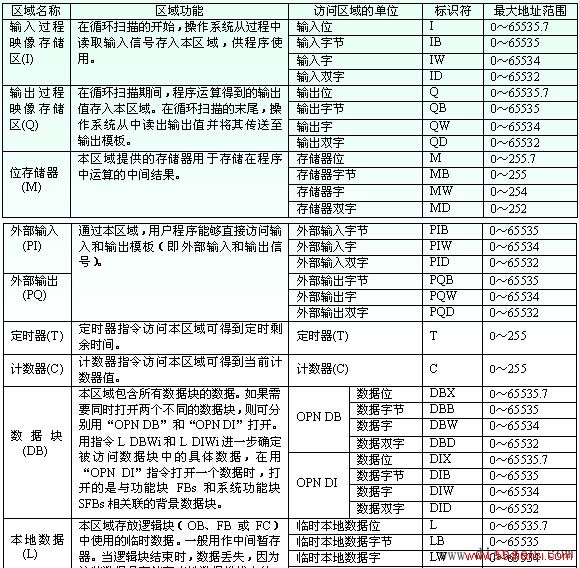

S7 PLC的存储区及其功能见表7-4，表中给出的最大地址范围不一定是实际可使用的地址范围，可使用的地址范围由CPU得型号和硬件配置决定。
表1 存储区及其功能
2）操作数的表示方法
在STEP7中，操作数有两种表示方法：一是物理地址（绝对地址）表示法，二是符号地址表示法。用物理地址表示操作数时，要明确指出操作数所在的存储区，该操作数的位数和具体位置。例如，Q4.0是用物理地址表示的操作数，其中Q表示这是一个在输出过程映像区中的输出位，具体位置是第4个字节的第0位。
STEP7允许用符号地址表示操作数，如Q4.0可用符号名MOTOR_ON替代表示，符号名必须先定义后使用，而且符号名必须是惟一的，不能重名。定义符号时，需要指明操作数所在的存储区，操作数的位数、具体位置及数据类型。
