二、项目描述按照图17-1 所示的模型示意图说明该项目的基本控制要求。电梯所停楼层由平层开关检测，对应层的开关闭合，表示电梯停在该层。在基本训练中，只要求电梯能够根据电梯厢外的呼楼要求，将电梯运行到该层楼。在该项目描述中，只考虑电梯轿厢外的呼楼号，且不考虑按钮表示要求电梯的方向。而在编程练习要求中，要求学员考虑厢内呼层信号。
当呼叫电梯的楼层大于电梯所停的楼层时，电梯上升到呼叫层，电梯停止运行；当呼叫电梯的楼层小于电梯所停的楼层时，电梯下降到呼叫层，电梯停止运行；当同时有多层呼梯信号时，电梯先按照同方向依次暂停。图中用▲表示电梯上升，▼表示电梯下降。三、 实训要求1 、输入与输出点分配表17-2。表17-2 输入与输出点分配表

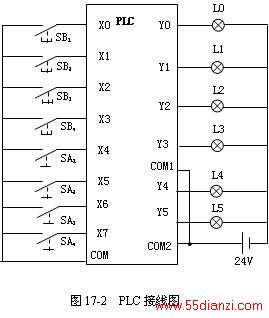

2 、 PLC接线图按照I/O点的分配和项目描述的控制要求，设计PLC的接线图如图17-2所示。因为考虑余量，选择PLC为FX2N-48MR。
3、 程序设计图17-3所示为电梯控制的参考程序。根据工艺分析设计控制程序。其控制要求如下。
(1)当电梯的轿厢停于第一层或第二层或第三层时，按第四层上升按钮，则轿厢上升至第四层后停；(2)当电梯的轿厢停于第四层或第三层或第二层时，按第一层下降按钮，则轿厢下降至第一层后停；(3)当轿厢停在第一层，若按第二层呼梯按钮，则轿厢上升至第二层平层开关闭合后停，若再按第三层呼梯按钮则继续上升至第三层平层开关闭合；(4)当轿厢停在第四层，若按第三层呼梯按钮，则轿厢下降至第三层平层开关闭合后停，若再按第二层呼梯按钮则继续上升至第二层平层开关闭合；(5)当轿厢停在第一层，若第二层、第三层、第四层均有呼梯信号，则轿厢上升至第二层暂停后，继续上升至第三层，在第三层暂停后，继续上升至第四层；(6)当轿厢停在第四层，若第三层、第二层、第一层均有呼梯信号，则轿厢下降至第三层暂停后，继续下降至第二层，在第二层暂停后，继续下降至第一层；(7)轿厢在楼梯间运行时间超过12s，即电梯任一层楼的时间若超过12s电梯停止运行；(8)当轿厢上升（或下降）途中，任何反方向下降（或上升）的按钮呼梯均无效，但记忆。呼楼指示、记忆条件是有呼楼信号，且电梯没有在呼叫层。电梯上升控制条件分别为第四层呼而电梯在第三层；或者电梯在第二层，在第四层或第三层呼梯；或电梯在第一层，在第四层、第三层或第二层呼梯。同时必须电梯没有处于下降状态且时间定时器没有到时。电梯下降控制与上升控制原理相同。 4 、运行并调试程序(1)将梯形图程序输入到计算机。(2)下载程序到PLC，并对程序进行调试运行。观察电梯能否按照控制要求运行。注意平层开关当电梯运行到时闭合，一旦电梯离开，开关断开。(3)调试运行并记录调试结果。5、编程练习按照以下控制要求编制四层楼电梯控制程序，上机调试程序并运行。(1)电梯启动后，轿厢在一楼。若第一层有呼梯信号，则开门；(2)运行过程中可记忆并响应其他信号，内选优先。当呼梯信号大于当前楼层时上升，呼楼信号小于当前楼层时下降；(3)到达呼叫楼层，平层后，门开（停2s）, 消除记忆。当前楼层呼梯时可延时（2s）关门；(4)开门期间，可进行多层呼楼选择，若呼叫信号来自当前楼层上下两侧，且距离相等，则记忆并保持原运动方向，到达呼叫楼层后再反向运行，响应呼梯；(5)若呼叫信号来自当前楼层两侧，且距离不等，则记忆并选择距离短的楼层先响应；(6)若无呼楼信号，则轿厢停在当前楼层；(7)电梯不用时，回到第一层，开门后断电，再使用时重新启动。本文关键字：三菱 PLC入门，plc技术 - PLC入门
