FX2N系列PLC的认识

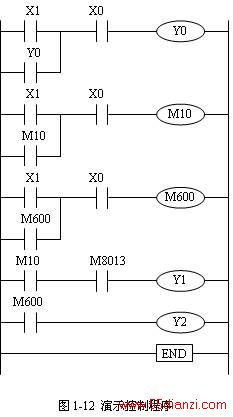

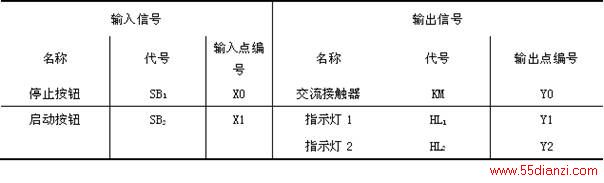

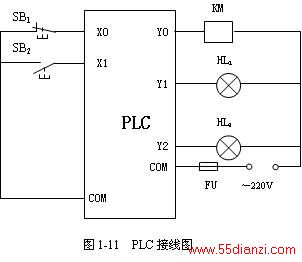

1   项目描述 根据提供的接线图与程序，教师写入PLC内，并完成接线。学员根据要求操作，并观察PLC的运行情况和计算机监视情况，理解内部软元件的意义和应用情况。根据PLC面板标注的信息，分析PLC的型号等相关信息。提供模块化PLC实物，分析PLC的硬件结构，指出PLC主机、I/O模块、通信模块、电源模块等。2  实训要求2.1  PLC硬件认识完成以下任务，并在实验报告中记录。（1）根据实验室的PLC写出具体型号及其含义；（2）指出PLC各部分的结构组成；认识手持编程器、编程适配器、通信电缆等；（3）分析模块化PLC各模块的名称和作用；（4）参观学校PLC控制设备的运行情况或观看PLC应用情况录像等。2.2 FX_2N系列PLC内部软元件认识教师提前按照表1-4所示I/O情况和图1-11所示接线图接好线。注意：图中没有标出PLC电源的接线，在实训接线时必须接上。按照图1-12提供的梯形图写入PLC，并将计算机和PLC通信连接好，学员按照以下步骤观察。表1-4  输入点和输出点分配表（1）PLC通电，但置于非运行（RUN）状态。观察PLC面板上的LED指示灯和计算机上显示程序中各触点和线圈的状态。（2）PLC置于运行状态，按下启动按钮，观察接触器KM及指示灯的状态以及计算机上显示程序中各触点和线圈的状态。（3）断开PLC的电源5s后，再通电（PLC在运行状态），观察接触器KM与指示灯的状态以及计算机上显示程序中各触点和线圈的状态。
