图5-2 BIR指令的指令格式
图5-3 BIW指令的指令格式
其中，MOV_BIW为立即写字节传送梯形图指令盒标识符，BIW为语句表指令操作码助记符。
当使能输入端EN有效时，BIW指令立即（不考虑扫描周期）将由IN指定的字节数据写入到输出继电器中由OUT指定的QB，即立即输出到负载。
注意 OUT只能是QB。
2．字／双字传送指令
字／双字传送指令以字／双字作为数据传送单元。
字／双字指令格式与字节传送指令类同，只是指令中功能符号（标识符或助计符，下同）的数据类型符号不同而已。具体来说，MOV_W/MOV_DW为字／双字梯形图指令盒标识符，MOVW/MOVD为字／双字语句表指令操作码助记符。

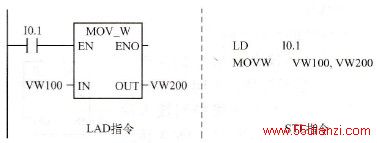

【例5-1】 在I0.1控制开关导通时，将VW100中的字数据传送到VW200中，程序如图5-4所示：
图5-4 字传送指令应用示例

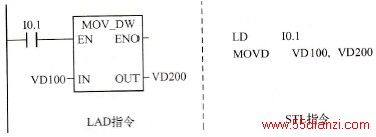

【例5-2】 在I0.1控制开关导通时，将VD100中的双字数据传送到VD200中，程序如图5-5所示。
图5-5 双字传送指令应用示例
3．实数传送指令MOVR
实数传送指令以32位实数双字作为数据传送单元：其功能符号MOV_R为实数传送梯形图指令盒标识符，MOVR为实数传送语句表指令操作码助记符：
【例5-3】 在I0.1控制开关导通时，将常数3.14传送到双字单元VD200中，程序如图5-6所示。
