S7-200 PLC的定时器当前值刷新方式

    在S7-200 PLC的定时器中，由于定时器的分辨率不同，其刷新方式也不相同，在使用时一定要根据使用场合和要求来选择定时器。常用定时器的刷新方式有1 ms、10 ms、100 ms三种。

    (1)1 ms定时器

    1 ms定时器由系统每隔1 ms对定时器和当前值刷新一次，不与扫描周期同步。扫描周期较长时，定时器在一个周期内可能多次被刷新，或者说，在一个扫描周期内，其定时器位及当前值可能要发生变化：

    (2) 10 ms定时器

    10 ms定时器从执行定时器指令时开始定时，在每一个扫描周期开始时刷新，每个扫描周期只刷新一次。在一个扫描周期内定时器位和定时器的当前值保持不变。

    (3) 100 ms定时器

    100 ms定时器在执行定时器指令时才对定时器的当前值进行刷新。因此，如果启动了100 ms定时器，但没有在每一个扫描周期都执行定时器指令，将会造成时间的失准。如果在一个扫描周期内多次执行同一个100 ms定时器指令，将会多计时间。所以，应保证每一扫描周期内同一条100 ms定时器指令只执行一次。

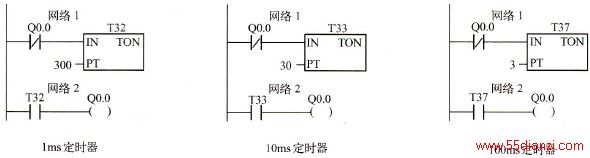

    【例3-5】 利用定时器在Q0.0输出宽度为一个扫描周期的脉冲。分别使用1 ms、10 ms、100 ms定时器实现该功能的梯形图如图3-29所示。

图3-29 定时器使用示例

    本例中，使用了定时器位的常开触点T32、T33、T37分别控制输出位Q0.0，并将Q0.0的常闭触点作为定时器的输入控制位，则定时时间到达时，都能使Q0.0输出宽度为一个扫描周期的脉冲。

    【例3-6】 使用定时器设计占空比可调的脉冲源。

    设计一周期约为1s、占空比为50%的方波脉冲，可使用两个100 ms通电延时定时器来实现，其梯形图程序如图3-30所示。

图3-30 利用定时器输出脉冲梯形图程序

    该程序使用分辨率为100 ms的定时器T37、T38，其工作过程如下。

    1) I0.1为ON时，T37启动开始计时，T37状态为OFF。当T37的当前值等于设定值PT (500 ms)时，T37状态变为ON，T37常开触点闭合，T38启动开始计时，同时Q1.0输出1。
