可编程控制器PLC选择分支与汇合流程梯形图

点击数：7577 次录入时间：03-04 11:45:41 整理：http://www.55dianzi.com PLC入门

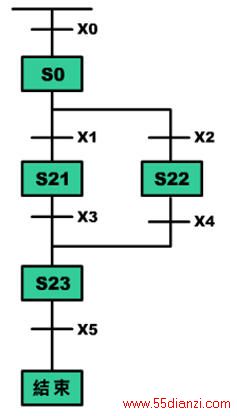

若有多条路径，而只能选择其中一条路径来执行，这种分支方式称为选择分支。当S0之行后，若X1先有效，则跳到S21执行，此后即使X2有效，S22也无法执行。之后若X3有效，则脱离S21而跳到S23执行，当X5有效后，则结束流程。当S0之行后，若X2先有效，则跳到S22执行，此后即使X1有效，S21也无法执行。
