PLC编程技巧

在编写PLC梯形图程序时应掌握如下的编程技巧。

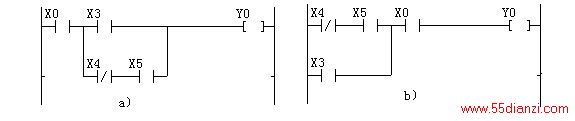

1)串联触点较多的电路编在梯形图上方，如图4-25所示。

a）电路安排不当     b）电路安排得当

图4-25 梯形图程序

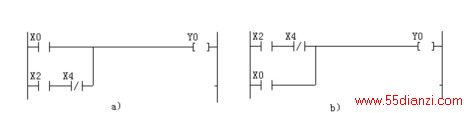

2)并联触点多的电路应放在左边，如图4-26所示。图4-26 b）比a）省去了0RS和ANS指令。若有几个并联电路相串联时，应将触点最多的并联电路放在最左边。

a）电路安排不当 b）电路安排得当

图4-26 梯形图程序

3)对复杂电路的处理

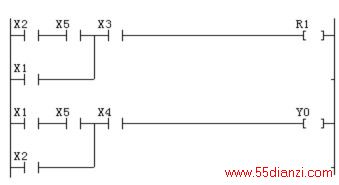

(1)  桥式电路的编程   图4-22所示的梯形图是一个桥式电路，不能直接对它编程，必须重画为图4-27所示的电路才可进行编程。

图4-27 梯形图程序

(2)  如果梯形图构成的电路结构比较复杂，用ANS、0RS等指令难以解决，可重复使用一些触点画出它的等效电路，然后再进行编程就比较容易了，如图4-28所示。如果使用编程软件也可直接编程。
