1．BCD变换指令
BCD变换指令的操作功能：将源地址中的二进制数转换为BCD码并送到目标地址中。

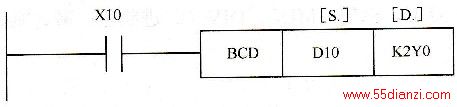

如图4.24所示为BCD变换指令的使用说明。当X10为ON时，执行BCD变换指令，将D10中的二进制数转换为BCD码，然后将其低8位（由K2指明）的内容送到Y7～Y0中去。
图4.24 BCD变换指令的使用说明
2．BIN变换指令
BIN变换指令的操作功能：将源地址中的BCD码转换为二进制数并送到目的地址中。此指令的功能与BCD变换指令相反。

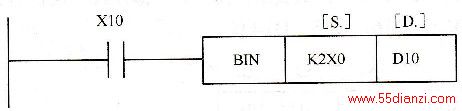

如图4.25所示为BIN变换指令使用说明，这条指令可以将BCD拨盘的设定值通过X7～X0输入到PLC中去。当X10为ON时，执行BIN变换指令，将X7～X0端口上输入的两位BCD码转换成二进制数，传送到D10的低8位中。

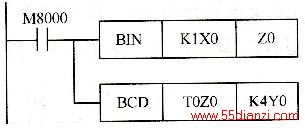

如图4.26所示为BIN、BCD指令和变址寄存器的应用示例。图中利用特殊辅助继电器M8000，在PLC上电后首先将输入端X3 --X0输入的BCD码转换成二进制数据送到变址寄存器Z0，采用Z0对定时器T0实现变址功能(TOZ0)，当改变输入端X3～X0的状态从0000～1001 (0～9)变化时，可以将T0～T9的当前值转换成BCD码后由Y17 --Y0输出。
图4.25 BIN变换指令的使用说明
