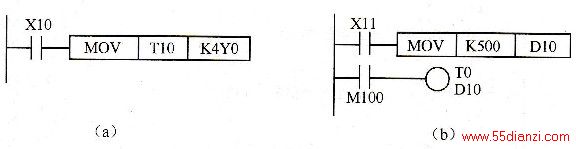

MOV指令的操作功能为：将源地址中的数据传送到目的地址中。如图4.4所示为MOV指令的示例梯形图。如图4.17所示为MOV指令的应用，其中图4.17 (a)采用MOV指令将定时器T10的当前值送到PLC的输出端口，图4.17 (b)采用MOV指令改变定时器T0的设定值，这两种方法同样可以用于计数器。
图4.17 MOV指令的应用
如图4.18所示为采用MOV指令实现电动机的Y-△减压起动控制的应用实例，I/O地址分配如表4.1所示。梯形图程序的控制功能分析：起动按钮闭合(XO=ON)时，第一个梯级执行，将K3 (0011)送到输出端Y3Y2Y1Y0，由于Y0=Y1=ON，所以KM1和KM2得电，电动机绕组按Y形连接且接通电源起动运转，同时Y0动合触点闭合使定时器T0得电开始延时。当6s延时时间到，电动机的转速已上升到接近额定转速时，PLC执行程序将K5 (0101)送到Y3Y2Y1Y0，此时Y0、Y2为ON状态，Y2控制KM3得电，即电动机的绕组被接成△形，实现PLC控制电动机处于△形连接方式运行，完成了电动机的Y-△起动方式。当闭合停止按钮（X1为ON）或电动机超载(X2为ON)时，PLC执行程序将K0 (0000)送到Y3Y2Y1Y0，此时Y0-- Y2全部为OFF状态，电动机则停止运行。
图4.18 MOV指令的应用实例
表4.1 I/O地址分配
