FX系列PLC上升沿和下降沿的取指令LDP、LD

    上升沿的取指令LDP用于在输入信号的上升沿接通一个扫描周期；下降沿的取指令LDF用于在输入信号的下降沿接通一个扫描周期。

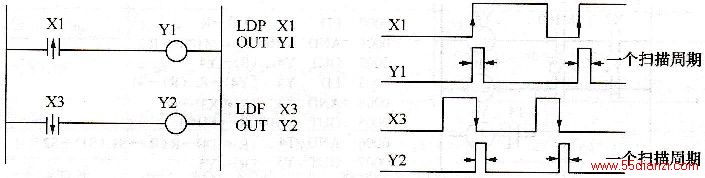

    LDP、LDF指令的使用说明如图2.5所示。使用LDP指令，Y1在X1的上升沿时刻（由OFF到ON时）接通，接通时间为一个扫描周期。使用LDF指令，Y2在X3的下降沿时刻（由ON到OFF时）接通，接通时间为一个扫描周期。

     图2.5 LDP、LDF指令的使用
