③PNP集电极开路输出

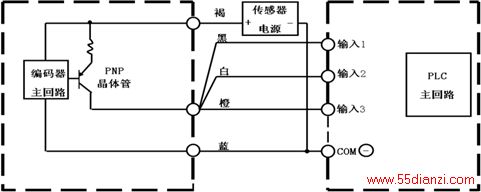

接线方式如下图所示：
具体接线方式如下：编码器的褐线接工作电压正极，蓝线接工作电压负极，输出线依次接入PLC的输入com端，再从电源负极端拉根线接入PLC的输入com端。
④线性驱动输出
具体接线如下：输出线依次接入后续设备相应的输入点，褐线接工作电压的正极，蓝线接工作电压的负极。
⑵与计数器连接，以H7CX（OMRON制）为例
H7CX输入信号分为无电压输入和电压输入。
①无电压输入：
以无电压方式输入时，只接受NPN输出信号。
NPN集电极开路输出的接线方式如下：
具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接6号端子，黑线和白线接入8和9号端子，如果需要自动复位，则橙线接入7号端子。
NPN电压输出的接线方式如下：
