CP1 系列PLC（-D）直流电源故障, 通电后无

1. 故障现象：PLC 上电后无反应，所有指示灯不亮。

2. 故障原因：

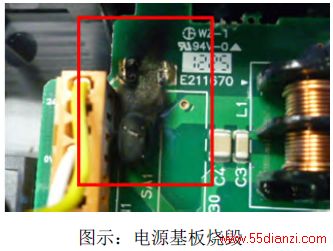

（1）DC24V 电源端误接AC220V 电压导致电源基板严重烧坏，如图所示：

（2）输入电源电压过高或有浪涌冲击，导致电源输入回路元器件损坏，如保险丝、二极管等，如图所示：

3. 注意事项

（1）PLC 接通电源前，确认电源规格，可通过铭牌和端子台上电源标识两种方式，如下图所示：

（2）DC 输入电源电压务必在规定范围内：DC20.4 ～ 26.4V，扩展台数在4 台以上时，DC21.6 ～ 26.4V。

[1] [2]  下一页
