三菱FX2N PLC模拟量模块的通道分配

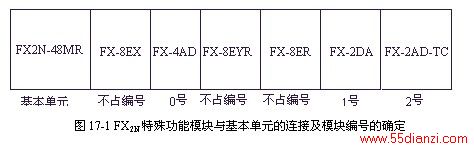

    在PLC的右侧最多可以连接8块特殊功能模块，其编号从最靠近基本单元的那一个开始，依次编号为0～7号。如图17-1为一种连接方式，其中FX-8EX、FX-8EYR、FX8ER为扩展模块，不占编号，FX-4AD、FX-2DA、FX-2AD-TC为模拟量模块，分别编为0、1、2号，不影响扩展单元的编号，但影响输入/输出点数。
