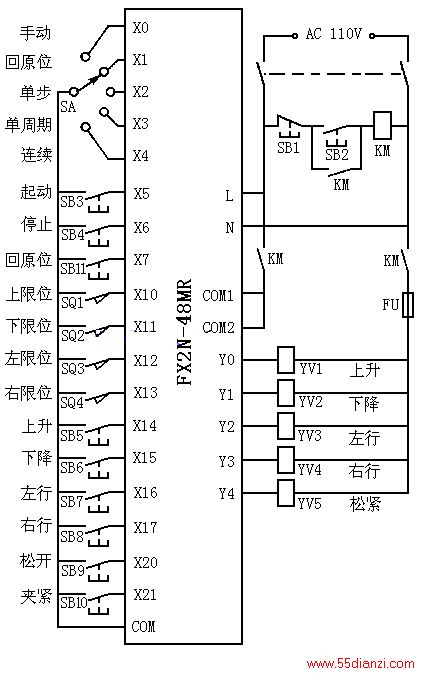

如图6-21所示为PLC的I/O接线图，选用FX2N-48MR的PLC，系统共有18个输入设备和5个输出设备分别占用PLC的18个输入点和5个输出点，请读者考虑是否可以用本章第四节介绍的方法来减少占用PLC的I/O点数。为了保证在紧急情况下（包括PLC发生故障时），能可靠地切断PLC的负载电源，设置了交流接触器KM。在PLC开始运行时按下“电源”按钮SB1，使KM线圈得电并自锁，KM的主触点接通，给输出设备提供电源；出现紧急情况时，按下“急停”按钮SB2，KM触点断开电源。
