逻辑设计方法的是以逻辑组合或逻辑时序的方法和形式来设计PLC程序，可分为组合逻辑设计法和时序逻辑设计法两种。这些设计方法既有严密可循的规律性，明确可行的设计步骤，又具有简便、直观和十分规范的特点。
逻辑函数与梯形图的关系
组合逻辑设计法的理论基础是逻辑代数。我们知道，逻辑代数的三种基本运算“与”、“或”、“非”都有着非常明确的物理意义。逻辑函数表达式的线路结构与PLC梯形图相互对应，可以直接转化。

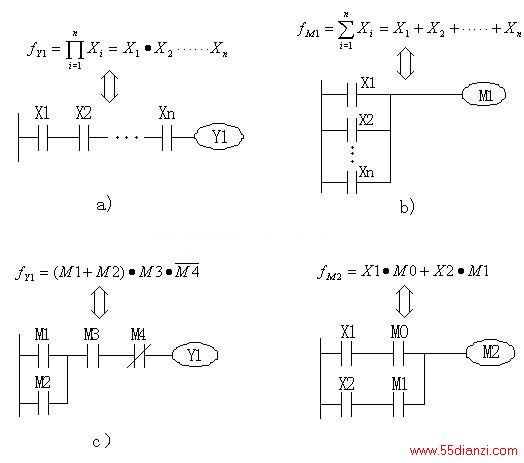

如图5-46所示为逻辑函数与梯形图的相关对应关系，其中图5-46a是多变量的逻辑“与” 运算函数与梯形图，图5-46b为多变量“或”运算函数与梯形图，图5-46c为多变量“或”/“与”运算函数与梯形图，图5-46d为多变量“与”/“或”运算函数与梯形图。
图5-46 逻辑函数与梯形图
a）与运算 b）或运算 c）或/与运算 d）与/或运算
由图5-46可知，当一个逻辑函数用逻辑变量的基本运算式表达出来后，实现这个逻辑函数的梯形图也就确定了。
