PLC和数控机床的关系（2）

2、PLC输出信号控制相关的执行元件

前面图例描述了输入信号在PLC中的地址分配以及PLC输入地址与外部开关、旋钮和插座、电缆之间的对应关系。

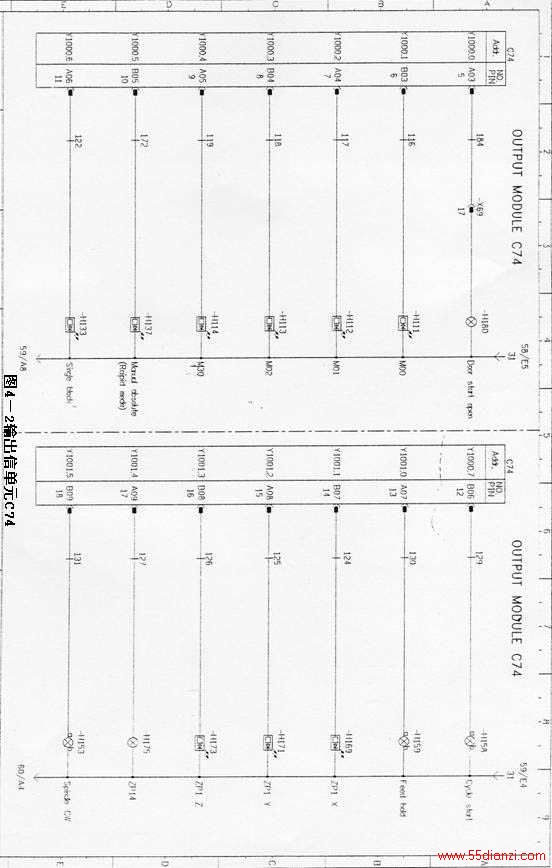

我们知道在数控机床中，不仅仅是输入信号和外部电路涉及到对应关系，输出信号和外围控制电路以及要驱动的设备之间也存在作相应的对应关系。在随后列出的两幅图例，都是PLC输出信号和外围电路的连接图，但是这两幅图在所表达的控制关系上是不一样的。第一幅图所表示的是PLC输出信号可以直接驱动外部装置（这些装置通常是一些LED、灯），第二幅图表示的是PLC的输出信号必须经过中间继电器才能够控制最终的设备。这是因为第一幅图中所示的外部元件是一些小功率元件（主要是一些表示机床状态的指示灯），而第二幅图所示的外部设备是大功率元件。

从这两幅图我们可以看到PLC输出地址和外部电路之间的关系：1：外部执行元件或设施是受PLC控制的；2：PLC的每一个输出信号对应着一个输出地址；3：每一个输出地址对应着一个插座或插头的针脚；4：每一个针脚对应着外围电路的一根线（用线号标示）；5：每一个线号对应着一个设备、元件（或者通过一些中间元件）；

在设计PLC的程序时，必须要考虑数控机床会用到那些设备，那些设备是可以有PLC直接驱动的，那些设备必须经过继电器、接触器等中间环节才能够驱动，以及这些设备的控制信号通过哪个地址号输出。在使用数控机床过程中，我们可以通过阅读电气手册,熟悉机床设施的控制运行方式，方便的维护机床。

表4-2输出信号列表

Address

Y1000

Y1001

0

Door start open（H180）灯

Feed hold(H159)灯

1

MOO（H111）LED

ZP1 X（H169）LED原点到达

2

MO1（H112）LED

ZP1 Y（H171）LED原点到达

3

M02（H113）LED

ZP1 Z（H173）LED原点到达

4

M30（H114）LED

ZP1 4（H175）灯原点到达

5

Manual absolute (H137)LED

Spindle CW（H153）灯

6

Single block (H133) LED

7

Cycle start(H158)灯

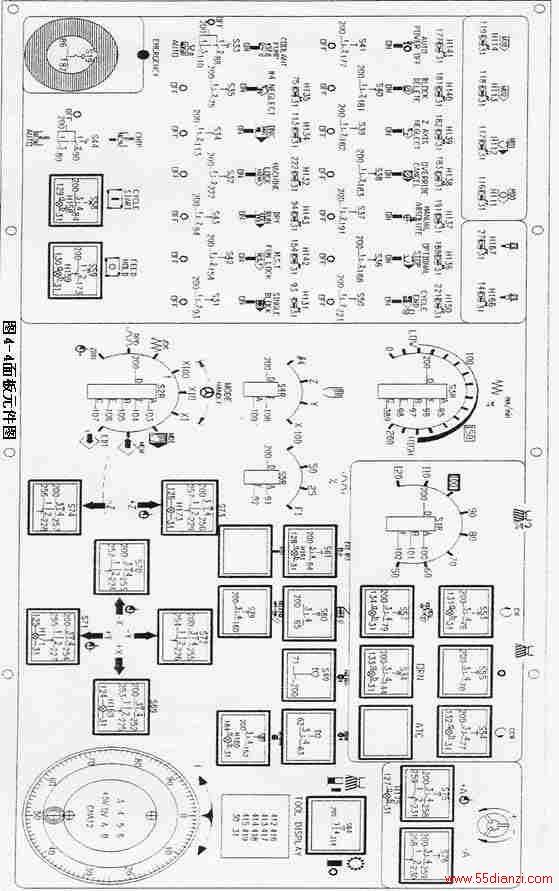

表4-2第二列、第三列，列明了所要控制的外部元件，这些元件可在图2-4中找到。通过这些图表，我们可以清楚的看到PLC和外部元件之间的关系。

表4-3输出信号列表

Address

Y1004

0

Auto power off(k11)继电器

1

Buzzer（K28）继电器

2

Z axis brake(k26) 继电器

3

Coolant pump(k2) 继电器

4

Magazine CW(k3) 继电器

5

Magazine CCW(k4)继电器

6

Tool unclamp(k15)继电器

7

Cycle end light(k20)继电器

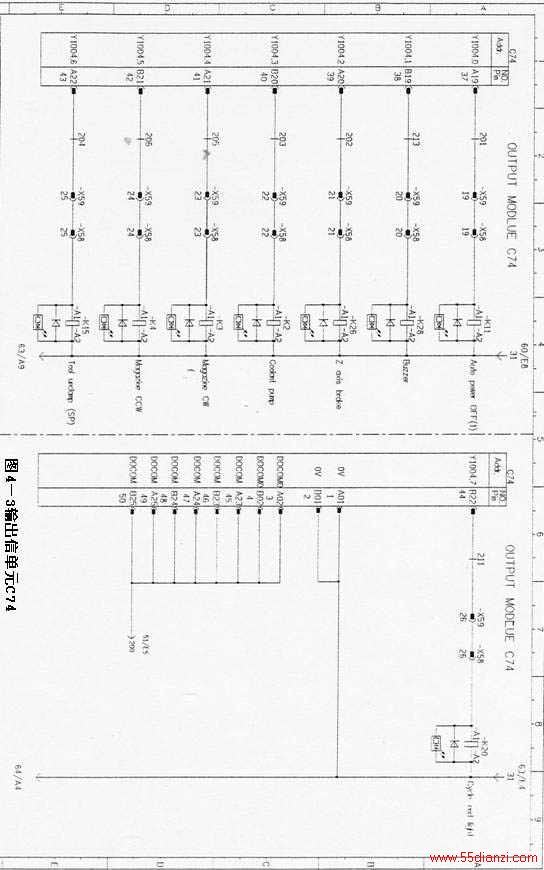

表4-3对图4-3进行了描述，从图4-3和表4-3可以看出这些输出信号是对继电器进行控制，这些元件可以在图4-5中查到。

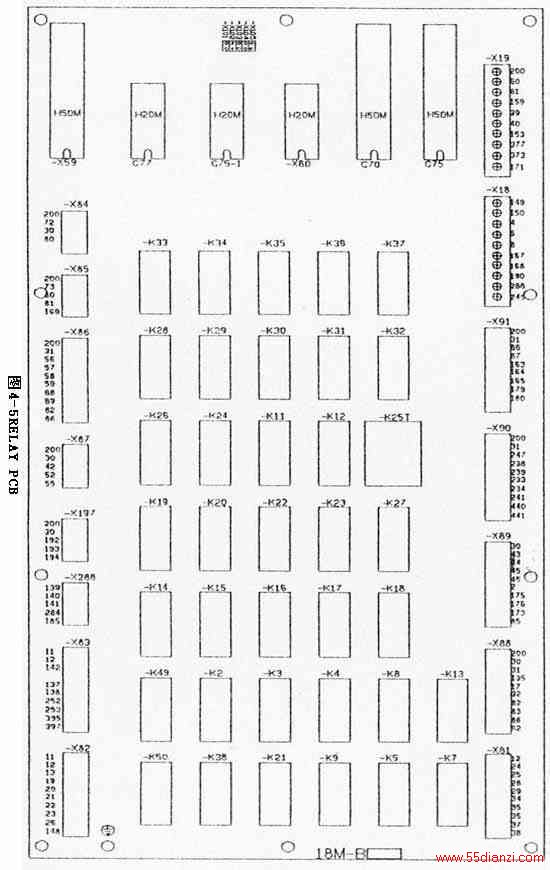

图4-5所示为该机床的继电器板，PLC的一些输出信号通过继电器板输出，进一步控制其它元件。
