AB PLC介绍-系列、分类

点击数：7325 次录入时间：03-04 11:57:49 整理：http://www.55dianzi.com PLC入门

AB PLC介绍-系列、分类

罗克韦尔自动化总部位于美国威斯康星州，密尔沃基市，是一家工业自动化跨国公司，为制造业提供一流的
动力、控制和信息技术解决方案。罗克韦尔自动化公司整合了工业自动化领域的知名品牌，致力于打造全方
位自动化解决方案，帮助客户提高生产力。这些品牌包括艾伦–布拉德利Allen-Bradley®的控制产品和工程
服务、以及罗克韦尔软件Rockwell Software®生产的工控软件。AB PLC主要分为下面几类系列

AB PLC,ALLEN-BRADLEY PLC

SLC 500 PLC
ControlLoigx PLC
PLC-5
Micrologix PLC
CompactLogix PLC
FlexLogix PLC
Pico控制器
SoftLogix5800控制器

SLC 500系列PLC

型号多以1746、1747开头。属于中型PLC系统，应用非常广泛。 Allen-Bradley SLC 500 PLC是一个基于机
架的中型控制系统，由控制器、离散量模块、模拟量模块和特殊输入输出模块、外围设备组成。 SLC 500
系列功能强大、配置灵活，可以提供广泛
的通讯配置、特点和内存选项。RSLOGIX 500梯形图逻辑编程软件包提供了灵活的编辑器、点击式的输入输
出配置、功能强大的数据库编辑器，此外还带有诊断和排错工具以帮助您节省项目开发时间和最大限度提高效率。
----简单易用、高效的编程软件
RSLOGIX 500
经由其简单易用的编辑器、点击式配置方式、强大的诊断和排错功能，RSLOGIX 500融合了最新的技术以帮助用
户提高性能和减少
开发的时间。它直观的界面以及稳定的可靠性转化为生产力的增长。RSLOGIX 500允许您为您的SLC 500系列，就
如同为Allen-Bradley MicroLogix 产品一样，
有效的建立、修改、监控你的应用程序。Rslogix 500是适用与您所有小型控制器的标准化编程软件包，使得编程工
作大为简化。
RSLOGIX 500 专业版 http://www.55dianzi.com

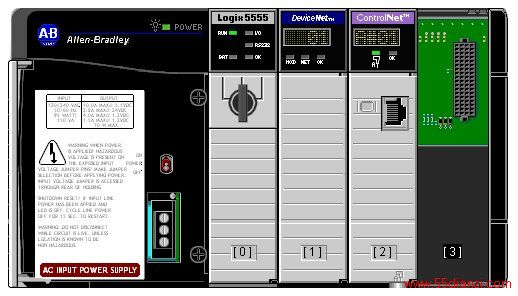

RSLOGIX 500 专业版软件包包含了RSNetWorx 网络配置工具，RSLinx Lite版通讯接口，RSLogix 500仿真程序。Controllogix

集中了Logix通用平台的多种优点---通用的编程环境、通用的通讯网络、通用的控制引擎---提供了一个既能满足您高性能
应用需求又易于使用的环境。型号多以1756开头
Controllogix在编程软件、控制器和输入输出诸方面的紧密集成降低了在试运行和正常操作的开发成本和时间。
◆Controllogix系统以紧凑的、经济的产品提供离散控制、驱动控制、运动控制、过程控制、安全控制、便利的通讯连
接、艺术级的输入输出功能。Controllogix系统是模块化的系统，您能有效的设计、建立和修改它，这有助于在培训和工程
方面显著的降低成本。
◆真正意义上的冗余控制器结构提供无扰动切换和高可靠性。
◆提供众多的通讯选择、更多的模拟量、数字量和特殊输入输出模块。 copyright plc资料网
◆Controllogix产品通过了TUV认证，能够应用于SIL 2要求的项目中。
Controllogix内容容量最大可扩展到8M,Controllogix控制器支持高标准过程控制应用，提供了在一个单一的集成环境中对
运动控制指令进行高速处理的功能。
Controllogix提供了模块化的通讯网络连接选择，您根据您的需要购买相应的通讯模块即可。
Controllogix解决方案同样提供时间同步能力,这个在第一故障条件和过程顺序应用中是特别重要的。
可以根据应用要求，选用不同存储容量的Controllogix控制器。可用CompactFlash卡做程序的移动存储设备。 )

Controllogix系统具有以下优点：
◆适合顺序、过程、传动、运动控制的模块化高性能控制平台
每个Controllogix控制器可以执行多个控制任务，减少需要的控制器数量，这样，解决故障更快。可以分别出发几个周期性
任务以达到更高的性能水平。
◆可以在一个机架上使用多个处理器、通讯模块和输入输出模块
Controllogix处理器、输入输出模块、通讯模块就像网络上的智能节点。
◆通用的编程环境和Logix控制引擎。Controllogix与CompactLogix、FlexLogix、SoftLogix、 DriveLogix都是基于通用
Logix平台建立的，它们具有通用的编程环境和Logix控制引擎。
◆连接到NetLinx开放式网络

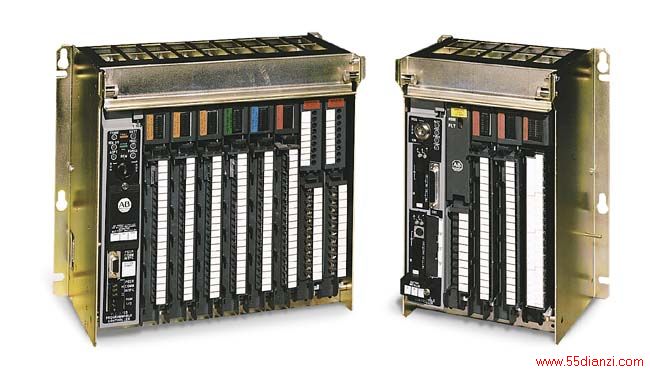

从设备到车间再到信息管理层，Controllogix高度支持三层网络通讯。PLC-5控制器可分为如下几类：
1. 经典型PLC-5控制器
有以下几个CPU型号：
处理器名对应的产品订货号(型号)
PLC-5/10 1785-LT4
PLC-5/12 1785-LT3
PLC-5/15 1785-LT
PLC-5/25 1785-LT2
2. 增强型PLC-5控制器
有以下几种CPU型号：
1785-L11B、1785-L20B、1785-L30B、1785-L40B、1785-L60B、1785-L80B
一般提供DH+或(和)远程输入输出通讯接口(Remote I/O)。
3. 以太网型PLC-5控制器
有以下几种CPU型号：
1785-L20E、1785-L40E、1785-L80E
对以上三种CPU，以太网接口是内置的标准配置。此外还提供DH+或远程输入输出接口
4.控制网型PLC-5控制器
有以下几种CPU型号：
1785-L20C15、1785-L40C15、1785-L46C15、1785-L80C15。
以上四种CPU都内置了控制网(ControlNet)网络通讯功能，此外还提供DH+和远程输入输出通讯连接功能。
5.保护型PLC-5控制器
有以下几种CPU型号：
1785-L26B、1785-L46B、1785-L46C15、1785-L86B。安全型控制器允许用户对“关键的”或“私有的”程序区域、
被保护的内存区域、被保护的输入输出等进行访问设置，也可对控制器的操作进行限制。利用编程软件可对用户进行
分类管理，使他们具有不同的系统权限。以上5类控制器除经典型PLC-5控制器外，都带有25针串行通讯口。MicroLogix系列产品

主要提供三种不同级别的可编程控制器，分别是：MicroLogix1000,MicroLogix1200、MicroLogix1500。
   MicroLogix1000体积小巧、功能全面、是小型控制系统的理想选择；
   MicroLogix1200能够在空间有限的环境中，为用户提供强大的控制功能，满足不同应用项目的需要；
   MicroLogix1500不仅功能完善，而且还能根据应用项目的需要进行灵活扩展，适用于要求较高的控制系统。CompactLogix PLC

提供面向低端到中型应用的Logix解决方案。典型的应用包括设备级别的控制应用（只要求有限的输入输出数量以及有限的通讯要求）。
Compactlogix 1769-L31提供两个串行通讯接口。1769-L32C和1769-L35CR控制器提供一个集成的ControlNet通讯口。1769-L32E和
1769-L35E提供一个集成的以太网接口。
CompactLogix PLC系统支持：从中心CompactLogix控制器通过EtherNet/IP、控制网、设备网来远程控制输入输出和现场设备，实现不同
地点的分布式控制。通过将CompactLogix控制器连接到EtherNet/IP以太网或ControlNet控制网，您可以以很低的成本将一台机器或一个项
目集成到一个工厂范围控制系统中去。比如：您可以使用1769-L35E控制器连接数量众多的产品，如Allen-Bradley PanelView Plus操作员
