三菱FX2N PLC的外部接线所用工具及电路图

三菱FX2N PLC的外部接线所用工具及电路图

点击数:7154 次   录入时间:03-04 11:45:20   整理:http://www.55dianzi.com   PLC入门

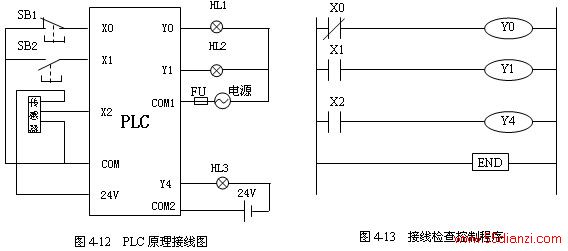

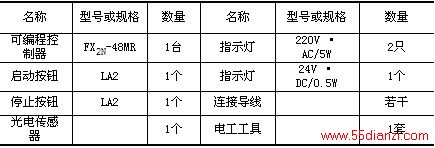

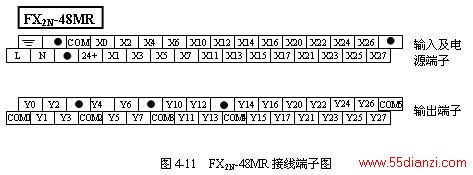

一、项目所需设备、工具、材料 见表1。表1 项目所需设备、工具、材料二、训练内容1、 项目描述本项目要求完成以下内容:(1)根据FX2N-48MR的端子图和PLC控制原理图,画出PLC系统的接线图;(2)完成PLC接线;(3)将提供的PLC程序利用计算机或手持编程器写入PLC;(4)按步骤操作,通过PLC系统的运行情况进行调试。2、 接线示意图FX2N-48MR的输入输出端子如图4-11所示。传感器采用三线式的接近开关,电容式、电感式、光电式均可。在操作叙述中以光电开关为例。图4-12为PLC接线示意图。3 、操作基本要求按照图4-13输入控制程序。按下SB1按钮,指示灯1亮,松开后,指示灯灭。PLC面板上的LED指示灯与之相反。按下SB2按钮,指示灯2亮,松开后,指示灯灭。PLC面板上的LED指示灯与之同步。将一光亮物体接近光电开关,指示灯3亮。
