1. 短距离延长:
在较短距离通讯环境下,可从MPI端或RS232端用一对一的方式焊接延长使用。
2. 长距离通讯
a、延长RS485端的距离:
本适配器的RS485端口(MPI)在187.5Kbps波特率下最大通信距离为1000米,这时需要在RS485端口的7、2脚之间单独接入24VDC电源(注:7脚为电源正),距离超过1000米可在总线中加装RS485中继器延长通信距离。
b、延长 RS232 端的距离:
在 PC/MPI 适配器的 RS232 口和 PC 的 RS232 口上安装RS232光隔离长线收发器成对延长距离。
附件: RS232电缆,长度5米,西门子产品号:6ES7901-1BF00-0XA0,该电缆是随产品配送的。

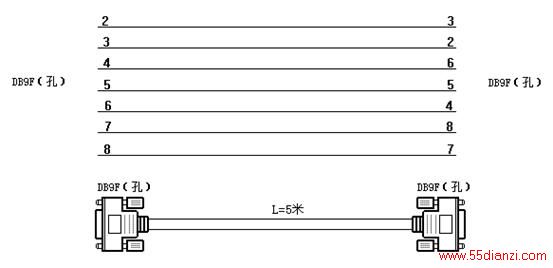

RS232电缆的连线图如下:
