PLC定时脉冲信号的程序

 PLC编程中，经常要求能够维持一个扫描周期时间的定时脉冲信号，如图所示。由于不同分辨率的定时器，其计时当前值和状态标志位的刷新变化不同，很容易造成编程的错误，有时调试现场的条件所限，明知是定时器的原因，而又无法做出判断。这样，就需要一个适用于不同分辨率的定时脉冲信号程序，如图所示。
screen.width-333)this.width=screen.width-333" border=0>

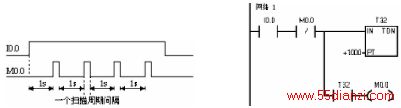

                  图 定时脉冲标准程序

    图所示的程序，虽然非常简单，但它完全适应1ms、10ms、100ms等不同分辨率的定时器，确保M0.0能够在1s的时间后产生一个能够维持一个扫描周期间的脉冲信号，是一个通用的标准的定时脉冲信号程序。
