三菱FX系列PLC通过MODEM远程维护FX2N_C

3．5、将参数与程序写入可编程控制器。

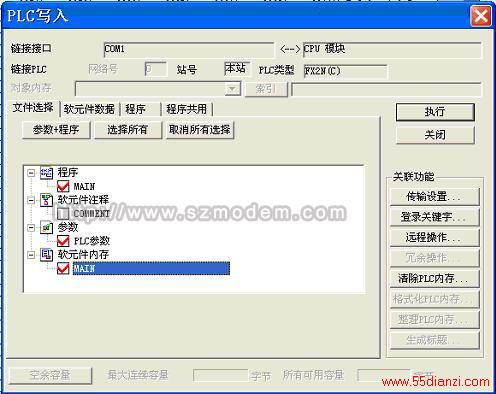

选择工具菜单栏中的[在线]——[PLC写入]，点击树状图中的程序—MAIN、PLC参数、软元件内存—MAIN，选中后点击“执行”，就可将所有数据写入可编程控制器中。

注：请先将PLC上RS422转——RS232线连接到PLC和电脑串口上。
通过以上可编程控制端设置已完成。
注：可编程控制端通过以上设置后，先将调制解调器上电，再给可编程控制器上电，可编程控制器上电时，RS-232C通信设备的TXD（SD）、RXD（RD）的LED灯会瞬间点亮，并向调制解调器发送以上设置好的AT指令。
4、远程访问的计算机一侧的调制解调器的设定方法

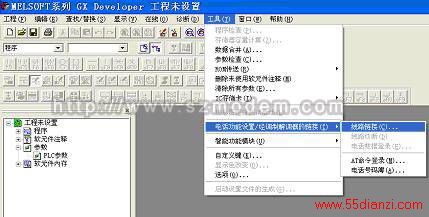

4．1、选择“工具”/“电话功能设定/经调制解调器的连接”/“线路连接…”。

4. 2、出现的“选择PLC系列”对话框中设定PLC的类型，选择“FXCPU”并确认

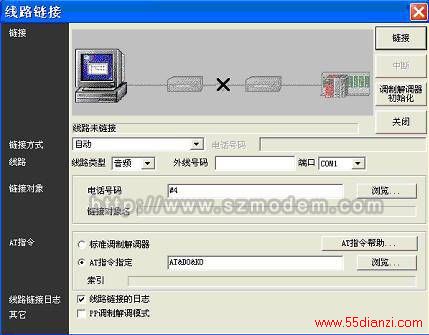

4. 3、出现的“电路连接”对话框中指定“电路类型”，“端口”，“电话号码”和“AT指令”。

AT指令如下:
AT&D0&K0
注：以上对话框中的“调制解调器初始化”按钮的作用相当于AT&F，会将MODEM恢复到出厂设置。在“AT指令指定”文本框中所键入的AT指令将会在按下“连接”后发送至MODEM，然后会根据“电话号码”文本框中所键入的号码进行拨号连接。
4. 4、点击“连接”将会与远程站点连接，当建立起连接后会出现以下对话框。

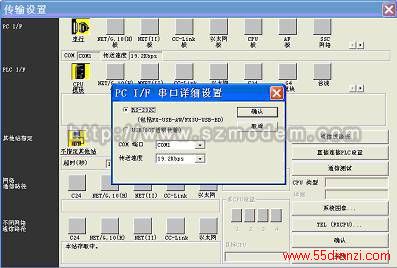

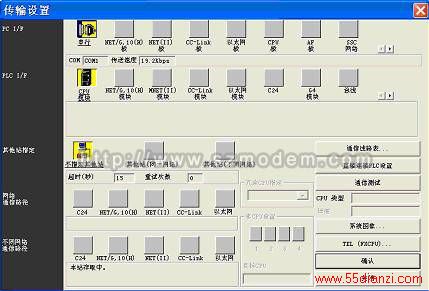

4．5、点击“确定”后会出现“通信目标指定”对话框。

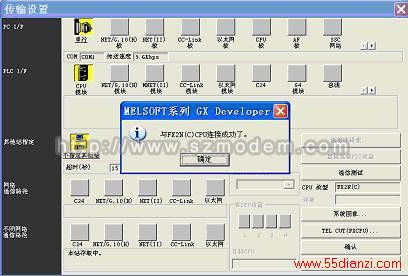

4．6、点击“通信测试”如正常连接会显示与FX2N（C）CPU连接成功了。

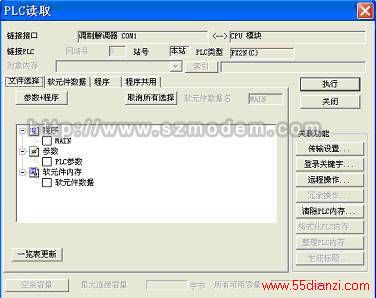

4. 7、击工具菜单栏[在线]中的[PLC读取]，此时会出现“从PLC读出”对话框。在需要读出的项目前打勾，点击“执行”后将从　PLC中读出对应的内容。

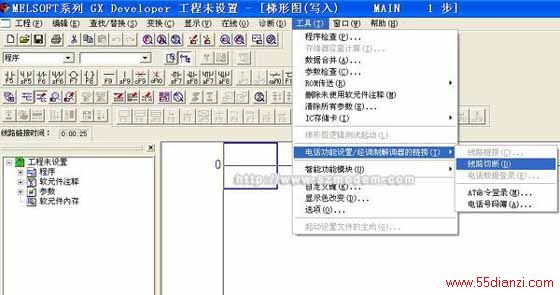

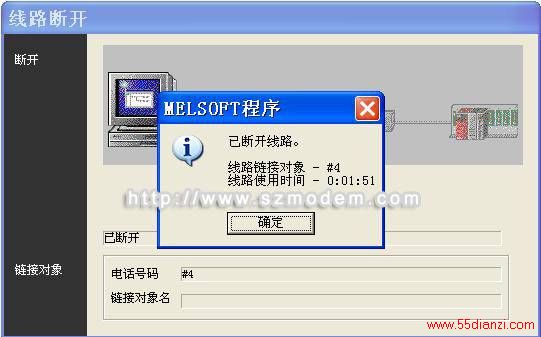

4. 8、如果想断开连接，选择“工具”/“电话功能设定/经调制解调器的连接”/“线路切断”。出现是否需要断开电路?点击“是”将断开连接。

注：FX2N-232-BD与MODEM之间以及电脑与MODEM之间都是用F-E56CSD-V1 MODEM本身自带的线串口转接线进行连接；

通过测试，计算机端用隆星科技F-E56C-V1、F-E56CSM-V1、F-ES56C-V1、F-E56DM-V1都可以正常连接通信。
