逻辑块“或”指令OLD(Or Load)用于串联电路块的并联连接。
两个以上触点串联形成的电路叫串联逻辑块，如果将两个串联逻辑块并联在一起则需要使用OLD指令。
该指令的梯形图及语句表综合示例如图3-12所示。

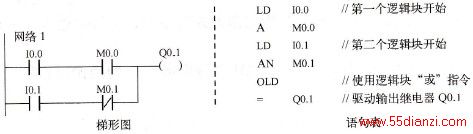

图3-12 OLD指令综合示例
在图3-12中，第一逻辑块实现I0.0与M0.0逻辑与操作，第二逻辑块实现I0.1与M0.1（常闭）逻辑与操作，然后实现这两个逻辑块的逻辑或操作，驱动Q0.1。
注意
1)该指令总是对其上方最近的两个逻辑块进行并联连接。
2)经连接的逻辑块仍为逻辑块，可以嵌套使用逻辑块指令。
3) OLD指令无操作数。
