S7-200 PLC的边沿触发指令

 边沿触发指令又称微分指令，分为上升沿微分和下降沿微分指令。

 1．上升沿微分指令

 上升沿微分指令的STL格式为

    EU    //(Edge UP)

 上升沿微分指令的LAD格式由常开触点中加入符号“P”构成。

 上升沿微分指令的作用是，当执行条件从OFF变为ON时，在上升沿产生一个扫描周期的脉冲。

 2．下降沿微分指令

 下降沿微分指令的STL格式为

    ED //(Edge Down)

    下降沿微分指令的LAD格式由常开触点中加入符号“N”构成。

   下降沿微分指令的作用是，当执行条件从ON变成OFF时，在下降沿产生一个扫描周期的脉冲。

    边沿触发指令无操作数。

边沿触发指令梯形图及语句表综合示例如图3-15所示，其时序图如图3-16所示。

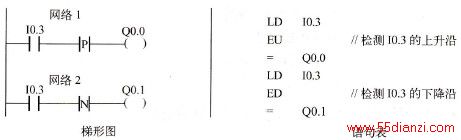

图3-15 边沿触发指令综合示例

图3-16 边沿触发指令示例时序图
