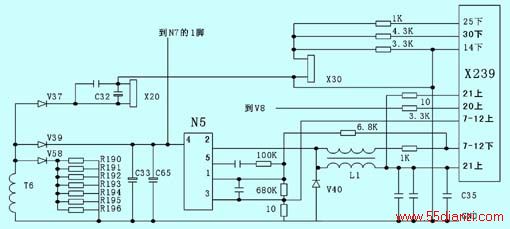

图5  X239端子与集成块N5的相关电路

www.55dianzi.com

  (5)故障现象:操作控制面板PMU液晶显示屏“黑屏”
  检查处理:检查底板,25A正负熔断器F1、F2全部熔断(见图6),测量IGBT模块输出端U相与V相之间,电阻值为11Ω,已经短路,(正常阻值应该为210kΩ),IGBT模块触发部分触发板A12、A32、A22的3脚与4脚和7脚、5脚、8脚的电阻值变为1.9Ω,已经短路。更换同型号六单元IGBT模块(型号为BSM15G120DN12)与触发电路板A12、A32、A22后,恢复接线,变频器上电,测量各个电源输出电压正常,IGBT模块6个触发电路脚电压为-5.1V,正常,显示正常。

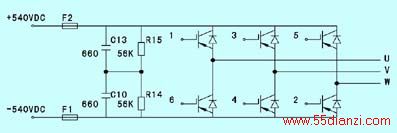

图6  6SE701G变频器主电路图

  (6)故障现象:操作控制面板PMU液晶显示屏“黑屏”
  检查处理(参见图3):检查底板电源部分,查N4(UC3844)PWM脉宽调制集成块,测量外接4脚振荡电阻原为7.5Ω,现在变为420kΩ,运行正常。
    (7)故障现象:操作控制面板PMU液晶显示屏“黑屏”
    检查处理(参见图3):检查底板:主开关电源开关管V34(K2225)栅极限流电阻R133(100Ω和24Ω)电阻烧坏,测量N4(3844)PWM集成块,3脚过流保护外接电阻由正常时的100Ω变为400kΩ,更换后,运行正常。
    (8)故障现象:操作控制面板PMU液晶显示屏“黑屏”
    检查处理(参见图3、图7、图10):检查底板开关电源,脉宽调制集成块N4,测量第4脚与第8脚振荡电阻由正常时的7.5kΩ变为420kΩ,第6脚输出电阻R133由正常时的100Ω变为300Ω,电压检测部分N1(TL084)第14脚输出外接电阻R203由正常时的47Ω变为544kΩ,触发板输出电阻IGBT第11脚接电阻R226由正常时的9Ω(两支18Ω电阻并联)变为144Ω,第4脚R214由正常时的18.5Ω变为21Ω,第3脚接电阻R126由正常时的9Ω变为18.3Ω,第1脚接电阻R116由正常时的9Ω变为12.6Ω,将上面的电阻重新更换后,运行正常。

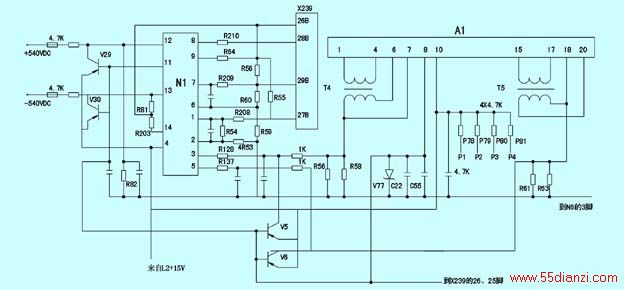

图7  电流电压检出板电路

    (9)故障现象:操作控制面板PMU液晶显示屏“黑屏”
    检查处理(参见图3、图2):检查底板开关电源,开关管V34(K2255)场效应管栅极2000Ω限流电阻烧坏,V28(5C)三极管10kΩ和1.2kΩ基极电阻均烧坏,N3基准电压块MC340的第一脚接1000Ω电阻烧坏,更换新电阻后,运行正常。
    (10)故障现象:操作控制面板PMU液晶显示屏“黑屏”
    检查处理(参见图3):检查底板开关电源,开关管V34(K2255)和漏极电阻

www.55dianzi.com

R400(10Ω)烧坏,其他正常,更换后,插好CUVC板,变频器上电,显示“008”开机封锁,重新初始化,输入参数后,运行正常。
    (11)故障现象:操作控制面板PMU液晶显示屏“黑屏”
    检查处理(参见图1、图7):检查底板,上电,听到开关电源“咝咝”声音很大,测量各输出点电压,集成块N2的20脚输出电压稍微偏低为14.95V,正常值为15.30V,其他各点输出电压正常。停电,测量电流检测板A1,发现4脚与7脚之间电阻值为2.84Ω,正常值约为3.1kΩ,更换一块电流检测板A1后,变频器上电显示“F029”,测量A1板的1脚与4脚之间的电阻值为无穷大,正常值为25Ω,拆下U相电流变送器T4,测量T4与电流检测板A1的1脚、4脚并接的线圈电阻,阻值为无限大,线圈断路(线圈的正常阻值为25Ω)。更换新的电流变送器T4后,变频器上电,运行正常。
    (12)故障现象:操作控制面板PMU液晶显示屏“黑屏”
    检查处理(参见图8、图7):检查,上电,自检完成后,内部继电器K3吸一下就跳,连接X9的7点与9点闭合一下马上断开(K3的常开点外接主电路接触器线圈)测量各点输出电压正常,断电测量电流检测板A1的第4脚与第6脚之间的电阻值为2140Ω,正常电阻值为3200Ω,更换电流检测板后,运行正常。

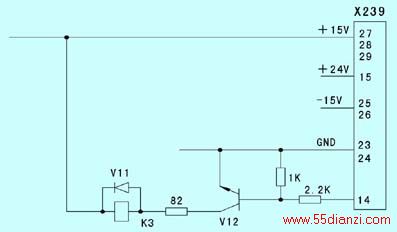

图8  X239端子和继电器K3的相关电路

    (13)故障现象:操作控制面板PMU液晶显示屏“黑屏”

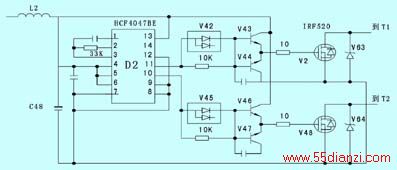

    检查处理(参见图9):检查底板、二次电源,逆变开关管V2(IRF520)场效应管,栅极限流电阻由原正常阻值10Ω变为590kΩ,拆下测量为11MΩ,更换后,运行正常。

图9  触发电源板电路

2.3 西门子变频器的操作控制面板PMU液晶显示屏上显示“008”,开机封锁
  变频器起动自检完毕,出现开机封锁“008”报警,008是启动封锁,一般,故障复位以后,要将“使能”、“ON/OFF1”置0,如果仍然在008状态,要检查系统的

www.55dianzi.com

“OFF2”是不是置0了;或者硬件的“紧急停车”端子开路了;或者功率定义错了(例如功率定义应为43,结果定义成36);最后检查比较状态字1,位6的状态字有没有问题,如果状态字正常,应检查变频器电路板。
    (1)故障现象:操作控制面板PMU液晶显示屏显示“008”
    检查处理(参见图10):检查触发板A21集成块,9脚外接7.5kΩ电阻,变值为298kΩ。更换新电阻后,运行正常。
    (2)故障现象:操作控制面板PMU液晶显示屏显示“008”开机封锁不能复位。
    检查处理(参见图8、图5):将变频器重新初始化,输入参数,显示“009”开机准备状态。变频器带负载上电,加入给定频率,输出正常。5min后,K3继电器带外接主接触器出现断续的掉电声,停电检查变频器,更换一块新CUVC板,开机后变频器故障依旧,停电检查变频器主板,检测到N5(MC33167T)集成块时,电源发出“咝咝”声,断电,用万用表电阻挡检查,发现接1脚100KΩ电阻烧坏。底板控制K3继电器三极管V12基极电阻变值为4kΩ,正常值应为2.2kΩ。更换损坏的贴片电阻后,运行正常。
    (3)西门子6SE7023-4TC61-E变频器操作控制面板PMU显示屏显示“OO8”故障维修
    检查处理(参见图2、图1、图5):检查底板电源N3正常,N2第20脚输出电压14.50V,稍微偏低,正常值为15.30V,N5第二脚电压为5.6V,测量使电源发出“咝咝”响声,查为第1脚处外接100KΩ电阻、CUVC板连接器X239A第20脚接3.3KΩ电阻烧坏,更换后,变频器上电,显示“009”,启动后,正常。
2.4 西门子6SE7021-OTA61-Z变频器的操作控制面板PMU液晶显示屏上显示“F008”报警
    (1)故障现象:操作控制面板PMU液晶显示屏显示“F008”,复位后显示“009”开机准备,变频器起动,加入给定频率20s后,显示“F008”报警
    检查处理(参见图7):检查变频器电压、电流检测集成块N1(TL084)接3脚的电阻R209由4.7Ω变值为888kΩ,接14脚电阻R203由4.7Ω变值为185kΩ。更换新电阻后,正常。
    (2)故障现象:上电自检完后,变频器操作控制面板PMU显示屏显示“FOO8”,复位后显示“OO9”,但不能启动。

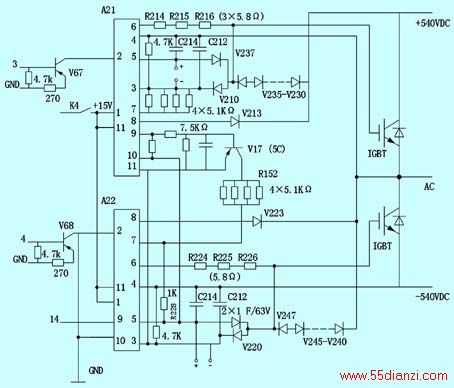

    检查处理(参见图10):检查触发电路检测部分三极管V17(5C)集电极电阻R152,阻值为1.69kΩ,正常时的电阻值应为1.275kΩ(4只5.1KΩ贴片电阻并联),其中一只电阻烧坏,更换一只新电阻后,正常。
