变频控制系统电磁干扰分析及对策

变频控制系统电磁干扰分析及对策

点击数:7247 次   录入时间:03-04 11:52:16   整理:http://www.55dianzi.com   变频器维修

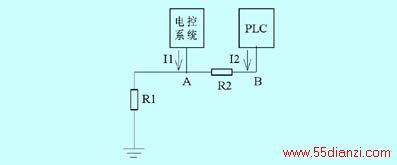

    图3  串连单点接地

5.2 流量计干扰
    实例:电磁流量计输出为4~20mA的电流信号和DC 24V的数字脉冲信号。系统工作时,电台有微弱的发射信号,PLC通讯受到较弱的干扰,拆除瞬时流量信号,干扰依然存在。把脉冲信号从PLC上移除,干扰消失。走线布置如图4所示。

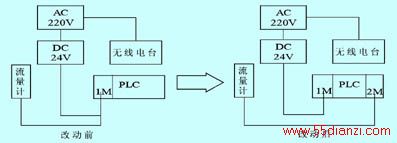

图4  电源布线改动图

    分析原因:PLC输入走线,电磁流量计的脉冲信号的M端和24V直流供电电源的M端共用,对于脉冲信号,其DC 24V电源由流量计供电,不同电源共地使系统工作不稳定。流量传感器的交变励磁在传输线上产生耦合干扰,流量计输出的脉冲信号含有大量的谐波成分,这些干扰通过输出线传导出来,24V直流电源M端和脉冲信号线M端共用,把干扰传导到供电电源220VAC,电台供电电源来自于AC 220V交流电源,因而也干扰了无线数传电台。

6  结束语
    分析系统的干扰原因,给出合理有效且经济实用的抗干扰措施,系统经过半年多的现场运行表明干扰大大降低,系统通讯基本正常,误动作消除。但是有时还出现通讯滞后现象,要想进一步提高抗干扰能力,需要再增加一些抗干扰设备,如增加滤波环节,完善接地系统等。
