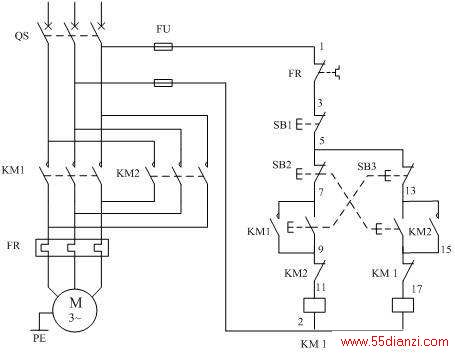

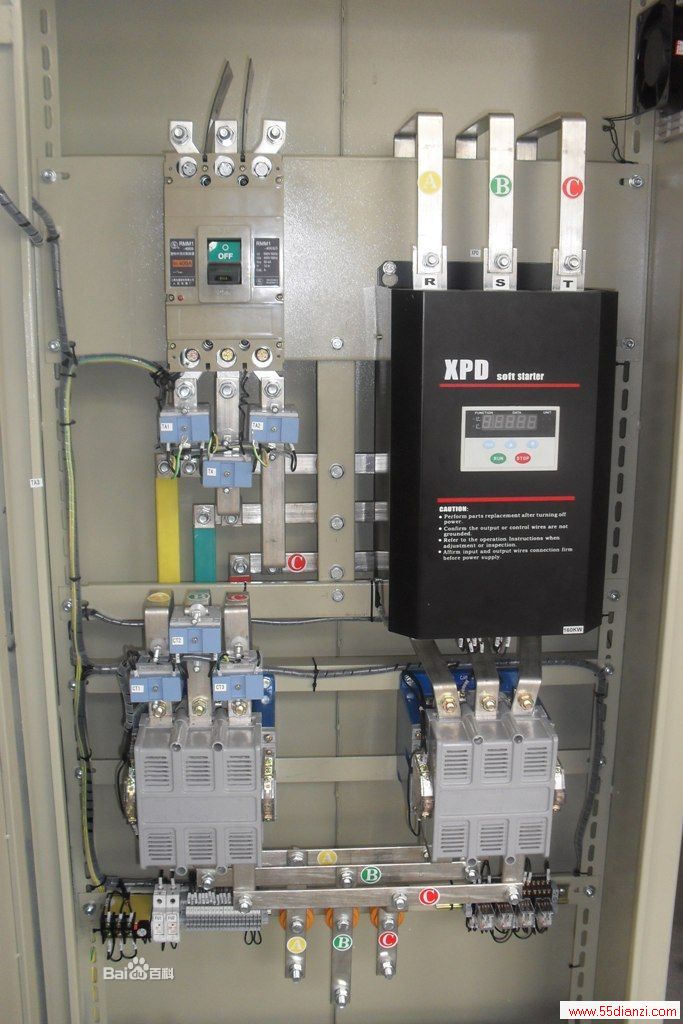

原始图片上一张下一张自动 / 暂停播放这是一张三相异步电机正反转的控制图，通过换相可以实现，为安全起见，常采用按钮联锁（机械）与接触器联锁（电气）的双重联锁正反转控制线路

这是一张三相异步电机正反转的控制图，通过换相可以实现，为安全起见，常采用按钮联锁（机械）与接触器联锁（电气）的双重联锁正反转控制线路 www.55dianzi.com 原始图片上一张下一张自动 / 暂停播放使用了按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。接触器联锁，所以只要其中一个接触器得电，其长闭触点就会断开，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护了电机，同时也避免在调相时相间短路造成事故，烧坏接触器。
