电工常见的电气二次控制线路图
点击数：7750 次 录入时间：03-04 11:49:09 整理：http://www.55dianzi.com 电气控制图

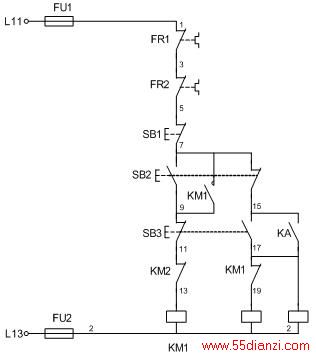

防止相间短路正反转
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

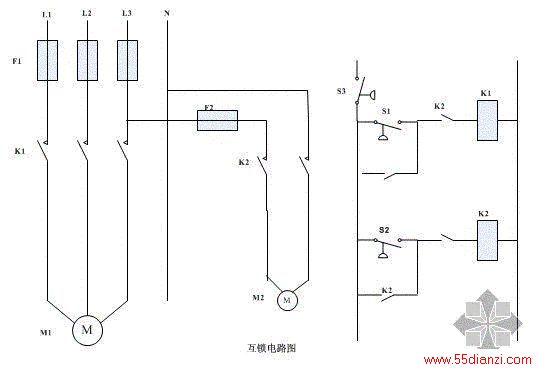

互锁
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

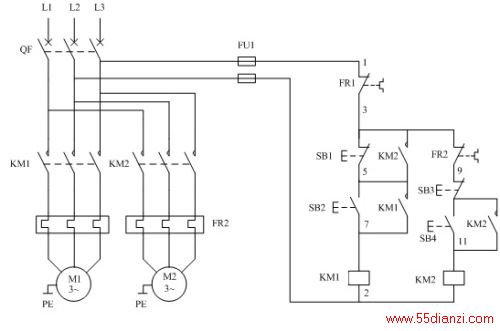

两台顺序启动
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

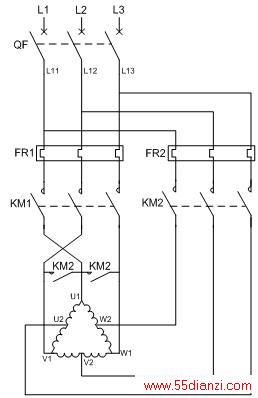

双速电动机控制
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

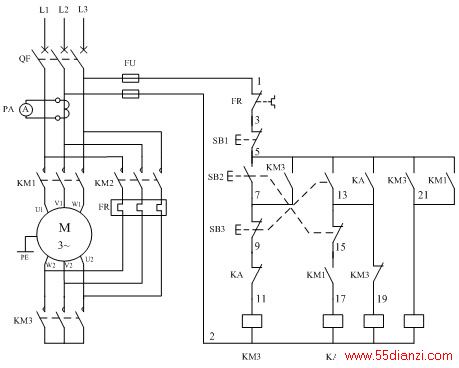

启动星三角降压1
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放
双速控制1
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

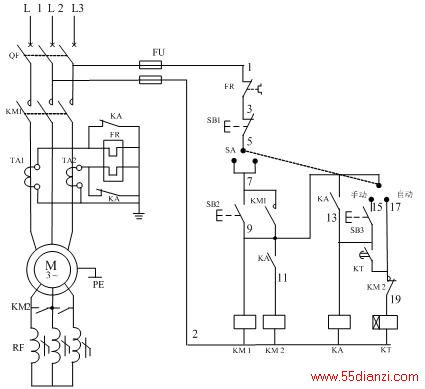

绕线电动机转
上一页 [1] [2]
本文关键字：电工 电气控制图，电路图 - 电气控制图
