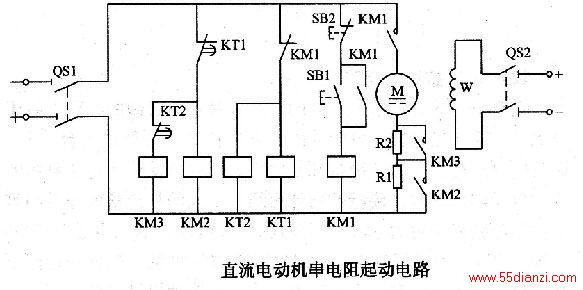

直流电动机串电阻起动电路

该电路工作原理：合上开关QS2、QS1，励磁绕组W获电励磁，与此同时，时间继电器KT1和NT2的线圈也同时获电，它们的常闭触点瞬时断开，使接触器KM2、KM3的线圈断电，于是并联在起动电阻RI和形上的接触器常开触头KM2和KM3处于断开状态，从而保证了电动机在起动电阻全部串人电枢回路中时，电动机才能起动。按下起动按钮SB1，接触器KM1线圈获电动作，接通电枢回路，并自锁，电动机在串入全部起动电阻情况下减压起动；同时由于KM！的常闭触头断开，使时间继电器KT1和KT2线圈断电并延时释放，其中的KT1常闭触点经过一定的延时时间，先延时闭合，接触器KM2线圈获电，其常开触头闭合，将起动电阻R1短接，然后KT2常闭触头适时闭合将电阻V短接，电动机起动完毕，投入正常运转。
