伺服驱动电路图
点击数:7993 次 录入时间:03-04 11:46:02 整理:http://www.55dianzi.com 电气控制图

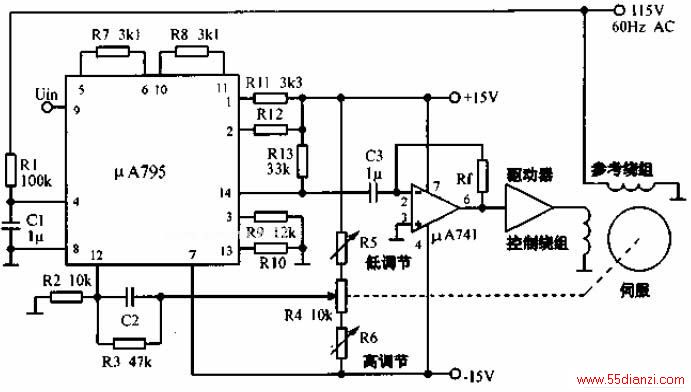

伺服驱动电路如下图所示,利用μA795模拟乘法器和μA741运算放大器,可以产生交流误差信号,驱动双相伺服电机,直流输入信号加在乘法器的9脚,交流信号经R1、C1移相电路加在4脚,伺服位置信号加在12脚。乘法器取9脚和12脚信号之差,并将这个信号乘以4脚上的信号,从14脚输出送至运算放大器。当伺服电机的动作使9脚和12脚上的电压相等时,系统处于零位。
