电机绕组嵌线、接线完成后，便可进行整形与绑扎。
（一）绕组端部整形

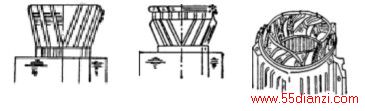

绕组嵌、接好线后，在绑扎之前要将线圈端部排列整齐，同时仔细检查端部绝缘，如有移位、滑脱和损坏的要矫正和修整。然后在线圈端部内侧在敲棒的衬垫下用橡皮锤轻敲，一般在相邻两 图1-6-7 绕组端部敲成喇叭口状绕组交叉处敲打，使定子绕组端敲成整体，有利于散热和增强机械强度，绕组端部外呈抛物线张开的弧形喇叭口状，有利于安装转子和散热，见图1-6-7所示。
（二）绕组端部绑扎线的位置
各极相组之间的跨接线，各相的引出线在接线前事先应对它们的合理排列进行规划。
在这些线头焊接完毕、包好绝缘、套上绝缘套管、完成绕组端部整形后，用蜡线或白布带牢固地绑扎在绕组端部的顶上，如图1-6-8所示。有些二极电机绕组端部伸出定子铁心过长，与端盖距离已很接近，连接线就不能再排列在绕组端部的顶上，可考虑将连接线排列在绕组外侧，如图1-6-9所示。
图1-6-8 端部连接线顶部布置 图1-6-9 端部连接线外侧布置
（三）绕组端部包尖
对于功率较大或二极电机，由于线圈绕组端部尺寸较长，为了避免电机起动时受电磁力作用产生振动而损坏绝缘，因此在每个线圈绕组端部都要用丝绸带包扎，即俗称为“包尖”处理。包尖的长度约为端部轴向长度的三分之一。包尖时，线圈的引出线可同时包扎于线圈端部弧线部位，但不能将引出线头包入转角鼻端。
