“Δ”脉宽调制电路的基本工作原理：正弦波参考信号电压Ur加在运算放大器A1的同相输入端，A1作为比较器工作。当Ur从零上升时，A1的输出电压U1迅速升到正饱和值Us，+Us电压经运算放大器A2作反向积分，其输出电压UF负向线性增长，UF和+U1经R2、R3综合加到运算放大器A3的反相输入端，R3>R2，A3输出正向上升电压UK，UK与Ur在运算放大器A1中相比较，当UK< SPAN>r时，A1输出保持+Us，一旦UK上升到UK>Ur时，A1迅速翻转输出负饱和电压-Us。-Us电压再经运算放大器A2反向积分，使其输出UF负值线性减小，从而使A3的输出电压UK也随之减小，当UK< SPAN>r时，U1又转换为+Us，UF负值又增大，UK再次上升，如此循环不已，便得到图11所示的“Δ”脉宽调制波形。

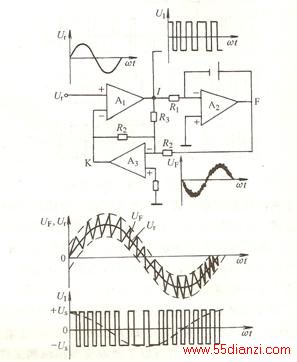

图11 “Δ”脉宽调制电路及波形
“Δ”脉宽调制电路具有一个可贵的特性，就是当输入正弦波参考电压Ur的幅值一定时，其输出调制脉冲列U1的基波电压大小与其频率之比随时保持恒值，这个U1/fo为恒值的特性正符合异步电动机变频调速对PWM逆变器输出的要求。
四、 多重化变频器
表1中项2、4、5的PAM方式变频器，其输出波形为矩形波。为了获得近似正弦波或者获得高压，有时采用多重化变频器。
图12为多重化变频器的原理。将单相变频器的电压波形（或电流波形）按傅立叶级数展开，则含有不少高次谐波。并在图中给出了3次谐波。
图12多重化的原理
如果将相位差为60º的两台单相变频器的输出U1、U2图12a与图b合成，则合成输出的导通宽度为120º。U1、U2所含的3次谐波相位相差180º，在输出中被互相抵消。这就叫作多重化。这种多台变频器的多重化可以抵消谐波，改善波形；输出为两台变频器之和，容易实现大容量化。
电压型、电流型两种变频器的多重化构成原理图，如图13所示。变频器的输出采用输出变压器来实现多重化，变压器的二次绕组对于电压型变频器为串联连接，对于电流型为并联连接。

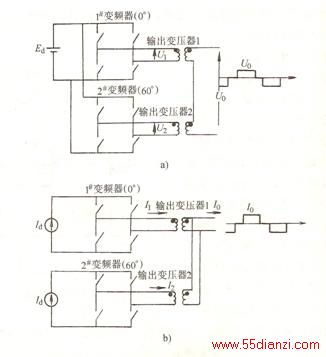

图13 变频器的多重化构成原理图
a)电压型 b)电流型
五、 正转和反转
三相电源中任意两相交换输入，就会发生反转。变频器可以用电子回路改变相序实现反转。
六、 电动与再生
异步电动机的转差率为正时，产生电动转矩，为负时则产生制动转矩。因此，想使异步电动机制动，显然使变频器频率从与电动机转速相应的频率下降即可。
此时，为了使转动能量反馈到变频器侧（再生），必须具有吸收与此转动能量相对应的电功率的能力。
1.采用电压型逆变器时 当变频器的频率低于电动机的转速时，续流二极管是作为以电动机为电源的整流器而工作，由电动机产生的再生功率流入直流电源回路的平波电容中。在这种情况下，对于通用小容量变频器要装设电阻（见表1），再生时用此电阻将再生功率消耗掉。对于大容量变频器，则采用可逆整流器将再生功率反馈给电源。
2.采用电流型变频器时 对于电流型变频器，再生时直流电流方向不变，而直流电压的方向反向，所以整流器部分不需要可逆方式，用不可逆整流器即可。图14示出电流型变频器的直流电流与直流电压的关系。

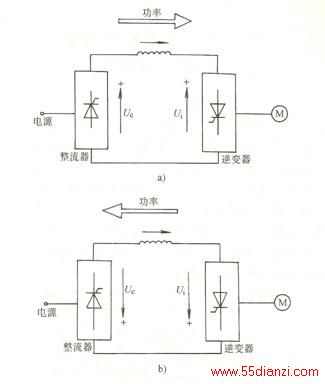

图14电流逆变器的电动、再生运转
a)电动运转 b)再生运转
