变频器基本电路原理深析四

变频器基本电路原理深析四

点击数:7439 次   录入时间:03-04 11:36:41   整理:http://www.55dianzi.com   经验交流

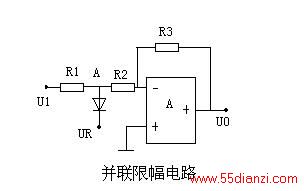

限幅器是一个具有非线性电压传输特性的运放电路。其特点是:当输入信号电 压在某一范围时,电路处于线性放大状态,具有恒定的放大倍数,而超出此范围,进入非线性区,放大倍数接近于零或很低。在变频器电路设计中要求也是很高的, 要做一个好的变频器维修技术员,了解它也相当重要。 1、 二极管并联限幅器电路图如下所示:

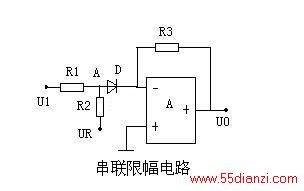

新手入门一--变频器基本电路原理深析 4 - 小修工控 - 北京慧博专业维修电路板、驱动器,控制器等 2、二极管串联限幅电路如下图所示:
新手入门一--变频器基本电路原理深析 4 - 小修工控 - 北京慧博专业维修电路板、驱动器,控制器等

变频器控制电路组成

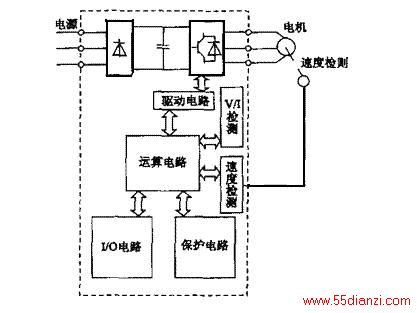

如图1所示,控制电路由以下电路组成:频率、电压的运算电路、主电路的电压、电流检测电路、电动机的速度检测电路、将运算电路的控制信号进行放大的驱动电路,以及逆变器和电动机的保护电路。

新手入门一--变频器基本电路原理深析 4 - 小修工控 - 北京慧博专业维修电路板、驱动器,控制器等
在图 1点划线内,无速度检测电路为开环控制。在控制电路增加了速度检测电路,即增加速度指令,可以对异步电动机的速度进行控制更精确的闭环控制。

1)运算电路将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算,决定逆变器的输出电压、频率。

2)电压、电流检测电路    与主回路电位隔离检测电压、电流等。

3)驱动电路    为驱动主电路器件的电路,它与控制电路隔离使主电路器件导通、关断。

4)I/0输入输出电路    为了变频器更好人机交互,变频器具有多种输入信号的输入 (比如运行、多段速度运行等)信号,还有各种内部参数的输出“比如电流、频率、保护动作驱动等)信号。

5)速度检测电路    以装在异步电动轴机上的速度检测器 (TG、PLG等)的信号为速度信号,送入运算回路,根据指令和运算可使电动机按指令速度运转。

6)保护电路    检测主电路的电压、电流等,当发生过载或过电压等异常时,为了防止逆变器和异步电动机损坏,使逆变器停止工作或抑制电压、电流值。

逆变器控制电路中的保护电路,可分为逆变器保护和异步电动机保护两种,保护功能如下

变频器驱动电路的HCPL-316J特性     HCPL-316J是由Agilent公司生产的一种IGBT门极驱动光耦合器,其内部集成集电极发射极电压欠饱和检测电路及故障状态反馈电路,为驱 动电路的可靠工作提供了保障。其特性为:兼容CMOS/TYL电平;光隔离,故障状态反馈;开关时间最大500ns;“软”IGBT关断;欠饱和检测及欠 压锁定保护;过流保护功能;宽工作电压范围(15~30V);用户可配置自动复位、自动关闭。 DSP与该耦合器结合实现IGBT的驱动,使得IGBT VCE欠饱和检测结构紧凑,低成本且易于实现,同时满足了宽范围的安全与调节需要。 HCPL-316J保护功能的实现   HCPL-316J内置丰富的IGBT检测及保护功能,使驱动电路设计起来更加方便,安全可靠。
