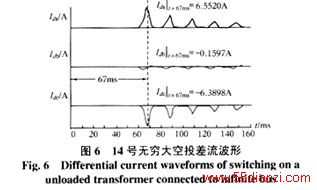

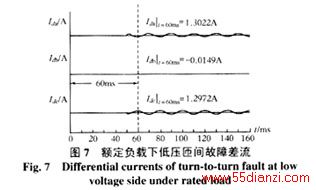

图7是额定负载下发生低压匝间故障（短路点位于A相，短路匝比为4.3%）时变压器差流波形，差流很小，而负荷电流都成为制动电流，故障分量的虚拟三次谐波差动保护动作，发跳闸令时间为启动后12ms。

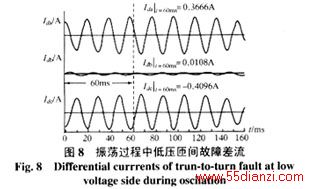

图8为振荡过程中低压匝间故障波形。在发电机与系统功角摆到一定角度时二次谐波制动差动保护动作。
从动模试验总的结果可得出：基于多判据综合的变压器差动保护具有相当好的性能：对绝大多数内部故障，装置动作时间在6ms、12ms、16ms左右。在最小方式下，轻微匝间短路（低压侧4.3%， 中压侧2.3%，高压侧1.7%），能可靠跳闸，发跳闸令时间小于22ms。空投匝间故障，发跳闸令时间在23ms左右。外部短路及各种状态下投入变压器不误跳闸；其他各种特殊工况：振荡、CT饱和、CT断线、PT断线下装置工作正常。
该装置于2002年3月通过动模实验验收，并于2002年6月在葛洲坝大江电厂投入试运行。
5 结论
针对目前比较单一主判据的变压器差动保护存在的不足，提出了基于多判据综合的变压器差动保护思想，并研究了其实现方法。在此基础上研制的葛洲坝大江电厂变压器保护装置，在动模试验里体现出了较常规变压器差动保护更好的性能。
参考文献
[1] Muddit P，Niven R．Developments in transformer protection[C]．Developments in Power Protection，Fourth International Conference on1989，61-65．
[2] 陈德树，尹项根，张哲，等（Chen Deshu, Yin Xianggen，Zhang Zhe，Hu Yufeng et al）．虚拟三次谐波制动式变压器差动保护（Virtual third harmonic restrained transformer differential protection principle and practice）[J]．中国电机工程学报（Proceedings of the CSEE），2001， 21(8)：19-23．
[3] 陈德树，马天皓，刘沛，等（Chen Deshu, Ma Tianhao，Liu Pei et al）．采样值电流差动微机差动保护的一些问题（Problems in realization of microcomputer based differential current protection by sampled values）[J]．电力自动化设备（Electric Power Automation Equipments），1996，11：3-8．
[4] 陈德树，尹项根，张哲（Chen Deshu，Yin Xianggen，Zhang Zhe）．再谈采样值差动保护的一些问题（On problems about sampling value differential Protection）[J]．电力自动化设备（Electric Power Automation Equipments），2000，8：1-3．
[5] 杨经超，尹项根，陈德树，等（Yang Jingchao，Yin Xianggen，Chen Deshu，Zhang Zhe et al）．基于DSP和APCI工控机的变压器保护装置（Development of protection device for the transformer based on DSP and APCI industrial PC）[J]．电力系统自动化（Automation of Electric Power Systems），2002，11：73-76．
