5.2在进行PT倒闸操作时，二次绕组感应电压分析

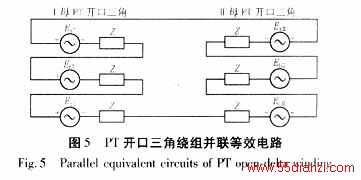

从事故分析中可知，在进行PT倒闸操作时，由于操作顺序不正确，导致I母PT与Ⅱ母PT的开口三角绕组并联，在二次绕组产生过电压。现对理想情况下二次绕组过电压情况分析如下，I母PT与Ⅱ母PT的开口三角绕组并联时等效电路如图五所示。由于开口三角绕组所接负载为高阻，其影响可忽略不计，三角绕组各相的等效阻抗为Z，I、II母PT各相的感应电势分别为EaI、EbI、EcI、EaⅡ、EbⅡ、EcⅡ
假设I母PT正常运行，此时EaI＋EbI＋EcI＝3U0=0，当II母PT加运时：
（1）首先合上II母PT A相刀闸，此时在II母PT的开口三角绕组产生电压｜EaⅡ、EbⅡ、EcⅡ｜＝3U0=|EaⅡ|=100V，加至I母PT开口三角绕组的电压为3Uo/2=50V，开口三角绕组每相电压同相与一致，大小为3U0/6=16.6V，由于330KV母线PT的变比为

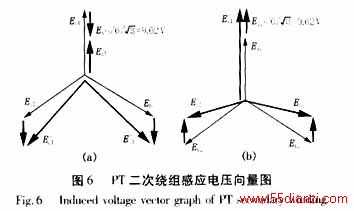

，感应到I母PT二次绕组时，每相电压方向与EaⅡ一致，大小为9.62 V。根据叠加原理，在两电压的共同作用下，I母PT二次绕组感应的电压发生变化，其大小和方向如图六（a）所示：
（2）合上II母PT B、C相刀闸，此时在II母PT的开口三角绕组产生｜EaⅡ、EbⅡ、EcⅡ｜＝3U0=|EbⅡ EcⅡ|=｜-EaⅡ|=100V电压，此电压加至I母PT开口三角绕组的电压为3Uo/2=-50V，开口三角绕组每相电压同相与-一致，大小为3U0/6=-16.6V，感应到I母PT二次绕组时，其大小和方向如图六(b)所示：
根据以上分析，在进行PT倒闸操作过程中，二次绕组产生的最大电压为67.32V，约为1.17Ue。
5.3 采用新原理后的动作情况分析
当选取五次谐波为闭锁量时，取k%=30%其动作情况如下：
5.3.1变压器因电压变化而过励磁时动作情况分析

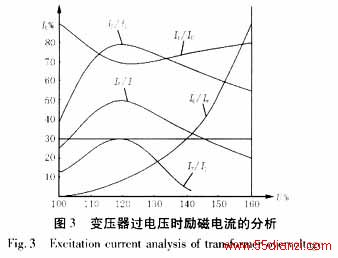

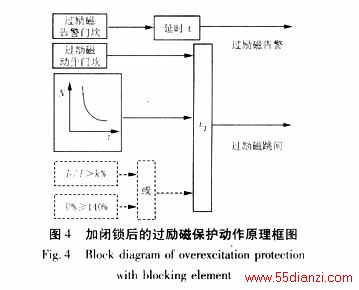

当100%<U%<105%时，变压器处于轻微过励磁状态，一次电流中所含五次谐波分量增加，I5/I1项处于临界动作状态（见图三），依据定值经过延时t（见图四），保护可正确给出过励磁告警信号；当105%<U%<140%时，变压器处于过励磁状态，其一次电流中所含五次谐波分量超出设定范围，即I5/I1>30% ，I5/I1项开放闭锁元件，当达到定值后能可靠动作跳闸；当140%<U%时，变压器已处于严重过励磁状态，尽管I5/I1<30%，但由于140%<U%和I5/I1<30%是或的关系，过励磁保护可正确跳闸；另一方面，严重过励磁时变压器一、二次电流差增大，变压器差动保护作为过励磁保护的后备保护也可动作跳闸。
5.3.2变压器因系统频率变化而过励磁时动作情况分析
对于系统中并列运行的联络变压器，负荷过大使频率下降时，系统中自动减负荷装置会限制其下降程度，因而一般不会造成变压器过励磁，即使过励磁其程度也较轻，此时保护可正确给出信号。
对于发-变组接线方式，发电机启动或停止过程中，当转速偏低而电压仍维持为额定值时，将由低频引起过励磁，此时Ux/fx 可能大于动作门槛，I5/I1 是否大于30%目前没有资料可以证实；而实际运行过程中，发电机机端电压一般与其转速同时升降，转速偏低而电压仍维持为额定值的情况不大可能出现，若真出现Ux/fx >动作门槛，I5/I1 <k%（k%=30%）的情况，则存在拒动的可能性，此时应依据实际情况调节k%值大小或限制使用。
5.3.3进行PT倒闸操作时动作情况分析
如前所述，当PT二次因操作过电压时，变压器并未真正过励磁，其一次电流中所含五次谐波分量极小（I5/I1<30%），根据对PT倒闸操作时二次绕组感应电压的理论分析可知：当进行PT倒闸操作时，二次绕组产生的最大感应电压为1.17Ue，考虑一定的误差影响并留有一些裕度，U%不会超过140%，因而采用新原理的过励磁保护不会误动。
5.3.4 k%选取原则
k%值的选取应保证当变压器正常运行时，谐波闭锁元件可靠闭锁过励磁保护，而真正过励磁时可靠开放谐波闭锁元件。
