    直接控制级是直接面对被控对象的, 喷浆机器人共有6 个自由度, 每个自由度都有自己的相对独立的控制器。它由控制器、功率放大器、I/O驱动电路组成。其任务是接收规划级发来的指令,完成规划级规定的运动控制;接收相关自由度的传感器信息并进行预处理, 然后送规划级, 以便进行下一轮的运动轨迹规划;完成对控制器、伺服放大器等的故障诊断, 并把诊断结果送规划级, 以便做出相应处理。

    控制器是伺服控制系统的关键部件, 其核心由In tel80c196KC 单片微机系统及CAN 控制器构成。为了满足控制性和可靠性的要求, CAN 控制器与其接口之间采用了隔离措施, 反馈元件选用了高可靠性、高精度和长寿命的旋转变压器及数字转换器XSZ。控制器的控制量输出采用精度高的高速输出HSO 来获得PWM 输出, 经光电隔离后, 再经有源滤波器获得直流控制电压送往伺服放大器。

    2. 3恶劣环境下的可靠性设计

    可靠性问题是工程化机器人的最关键问题之一, 也是我国机器人产品普遍存在的弱点和难点,恶劣环境下的机器人可靠性问题则更难[ 5 ]。就整机而言, 最易出问题的是电控系统, 其次是液压系统。

    2. 3. 1电控系统的可靠性设计

    为了获得喷浆机器人的高可靠性, 采用了高可靠的元器件、容错技术、三防技术、电磁兼容技术、抗干扰技术和防爆技术。

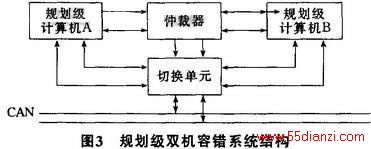

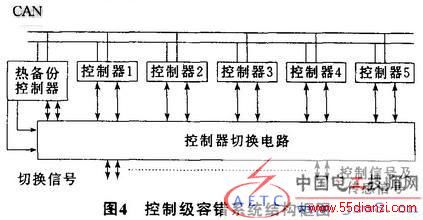

    (1) 为了解决控制系统的可靠性问题, 对规划级和控制级分别作了冗余配置, 实现了容错设计,它们的结构示意图见图3 和图4。


    (2) 为解决电磁兼容性、散热与冷却、防潮、防蚀、防霉变和抗振等, 考虑到本机器人的工作环境与野战设备相近, 故完全按军用计算机加固技术进行了加固。所以, 该电控系统实为加固计算机控制系统。

    (3) 为提高电路本身可靠性, 单片微机与I/O通道均采用了严格的隔离措施, 对模拟量和开关量均实行隔离, 在输入通道中采用双线采样、差动输入、线性隔离和有源滤波等;对电源, 采用变压器隔离, 干扰抑制器滤波等。

    (4) 防爆方面, 本系统设计成隔爆兼本安型,并取得了国家级防爆检验合格证。

    2. 3. 2液压系统的可靠性设计

    液压系统中最易出问题的是电液比例阀, 为了提高液压系统的可靠性, 一是精心设计, 为了防爆和保护恶劣环境中的比例阀及各种电磁阀, 对油路采用集成化设计, 将所有阀集中设计在同一配流块的同一面上, 而后将该面设计为防爆箱的一面, 使所有阀均处于防爆箱内, 达到既防爆又防护的双重效果, 十分经济、合理;二是注重整体质量, 对任何一个局部都十分重视, 防止出现某个元件、甚至一个管接头影响全局的情况。

参考文献:
[ 1 ]王焕文, 王继良. 锚喷支护. 北京:煤炭工业出版社,1989
[ 2 ]李云江, 樊炳辉, 江浩, 等. 喷浆机器人的设计与实现. 机械科学与技术, 2001, 20 (2) :189~ 190
[ 3 ]刘长年. 液压伺服系统的分析与设计. 北京:科学出版社, 1985
[ 4 ]李云江, 荣学文, 樊炳辉, 等. 大型隧道喷浆机器人液压系统设计. 中国机械工程, 2001, 12 (7) :735~737
[ 5 ]苏学成, 樊炳辉, 李贻斌, 等. 试论煤矿机器人的研究与开发. 机器人, 1995, 17 (2) :123~ 127
