电线电缆机械物理性能试验方法

1、主题内容和实验范围本标准规定了氧化诱导期试验的试验设备、试样制备、试验步骤和试验结果及计算本标准是通过测定试样在高温氧气条件下，开始发生自动催化氧化反应的时间，来判定试样的热稳定性能，适用于电线电缆用聚烯烃绝缘和护套材料。电线电缆机械物理性能试验的一般规定、定义和实验设备的定期校验等规定在GB/T2951.1中。2、引用标准GB/T2951.1—94 电线电缆机械物理性能试验方法  总则3、试验设备3.1 刀具     单面刀片或双面刀片3.2 热分析仪 差热分析仪或差示热分析仪或其他类似热分析仪

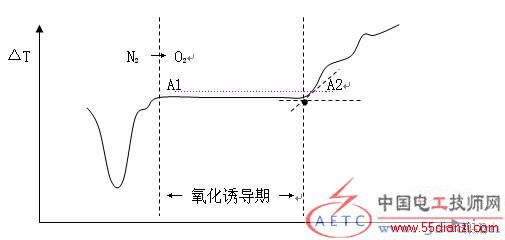

   （如：大展机电技术研究所生产的DZ3320A差热分析仪、DZ3335差示扫描量热仪；产品联系人：周艺光电话：025-52154157  13851485841 zyg@njdzyq.com）3.3 分析天平 精度为0.1mg3.4 试样杯   φ5mm ×2.5mm 铝杯。应预先用丙酮（不低于C.P级）清洗4、试样制备取样前应先将取样部位的电缆绝缘和护套用酒精擦净，然后在三处不同部位的电缆绝缘和护套外表面上，削取约1mm×1mm×0.5mm粒状或厚度约伪.2mm的薄片状试样，或取整块电缆绝缘和护套切成上述尺寸的试样。5、实验步骤5.1将放有5±0.1mg试样的铝杯和空铝杯（也可以放有4~5mg的氧化铝）置于热分析的样品支架上。5.2 通以干燥的工业用氮气，流量为200±10mL/min。然后以10℃/min速率升温至200±0.5℃。保持恒温5min。5.3 用工业用氧气迅速切换氮气/氧气流量应保持在200±10mL/min5.4 氧气切换的瞬间为试样氧化诱导期的起始时间，在记录纸上作出标志。5.5 当基线发生明显偏离时，如图1所示，实验即终止。 6、实验结果及计算   6.1图中开始明显偏离基线的一点即为氧化诱导期的终点，量出氧化诱导期起点和终点的距离S6.2 氧化诱导期按以下公式计算T = S / V （min）                 T：氧化诱导期，min                 S：氧化诱导期起止点间的距离，mm                 V：记录走纸速。mm/min6.3实验结果取三次实验的算术平均值。

本文关键字：机械  电线电缆  经验交流，电工技术 - 经验交流
