组成可编程变压器自动化屏的各部件应严格照按电气规范设计、连接。此外，与PLC相连的部份应严格按照PLC厂家技术要求进行设计、连接。
3.3 PLC的自动化监控程序

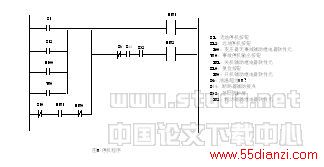

变电站的变压器组成方式不同决定了可编程变压器自动化屏PLC的监控程序的不同。在此以35KV单母线、一台主变压器为例，其开机准备条件及开机程序如图4，停机程序如图5。
3.4 PLC与监控主计算机串行通讯的实现
计算机与PLC之间的通讯是通过传送命令块和数据块来实现的，其命令块格式如下：
STX
CMD
DATA
ETX
SUM(H)
SUM(L)
开始符
命令号
起始地址及字节数
结束符
检验（高位）
检验（低位）
数据块格式如下：
STX
DATA
ETX
SUM(H)
SUM(L)
开始符
起始地址及字节数
结束符
检验（高位）
检验（低位）
所有的块均由ASCII码组成，其格式如下：
0
b0
b1
b2
b3
b4
b5
b6
p
1
开始位
7位数据
偶校验
停止位
低4位
高3位
4 可编程变压器自动化屏的运行
可编程变压器自动化屏在变压器的自动化运行中处于实时监控的重要位置，它通过输入∕ 输出信号隔离继电器按变电站变电设备(隔离刀闸、断路器、电压互感器、电流互感器、变压器防雷接地系统等设备)的状态 ∕ 控制信号，可编程逻辑控制器(PLC)将上述信号按具体的自动化流程进行实时控制，并与监控主计算机通过网络传递数据。完成变压器的开、停，运行维护与继电保护（过电流保护、电流速断保护、差动保护、瓦斯保护和过负荷保护等）。它不仅使变压器处于闭环自动控制之中，而且使变压器自动化与测控保护系统协调运行，从而使整个变压器处于最佳运行状态。由于PLC自身的特性，每个输入∕ 输出信号都有指示灯，使得变电站这个信号比较分散的场所维护检修工作变得异常容易。
